ND 2100G GAGE-CHEK 273
2.4 F
o
rm
ule
Funzione XLatch
La funzione XLatch è utilizzata per concatenare e assegnare il valore di
un canale a una dimensione se viene rilevato un bordo o un ingresso
di rilevamento opzionale.
Inserimento della funzione XLatch
U Premere il softkey ALTRO...
U Premere il tasto XTRA
U Utilizzare i tasti freccia per evidenziare XLatch
U Premere il tasto ENTER

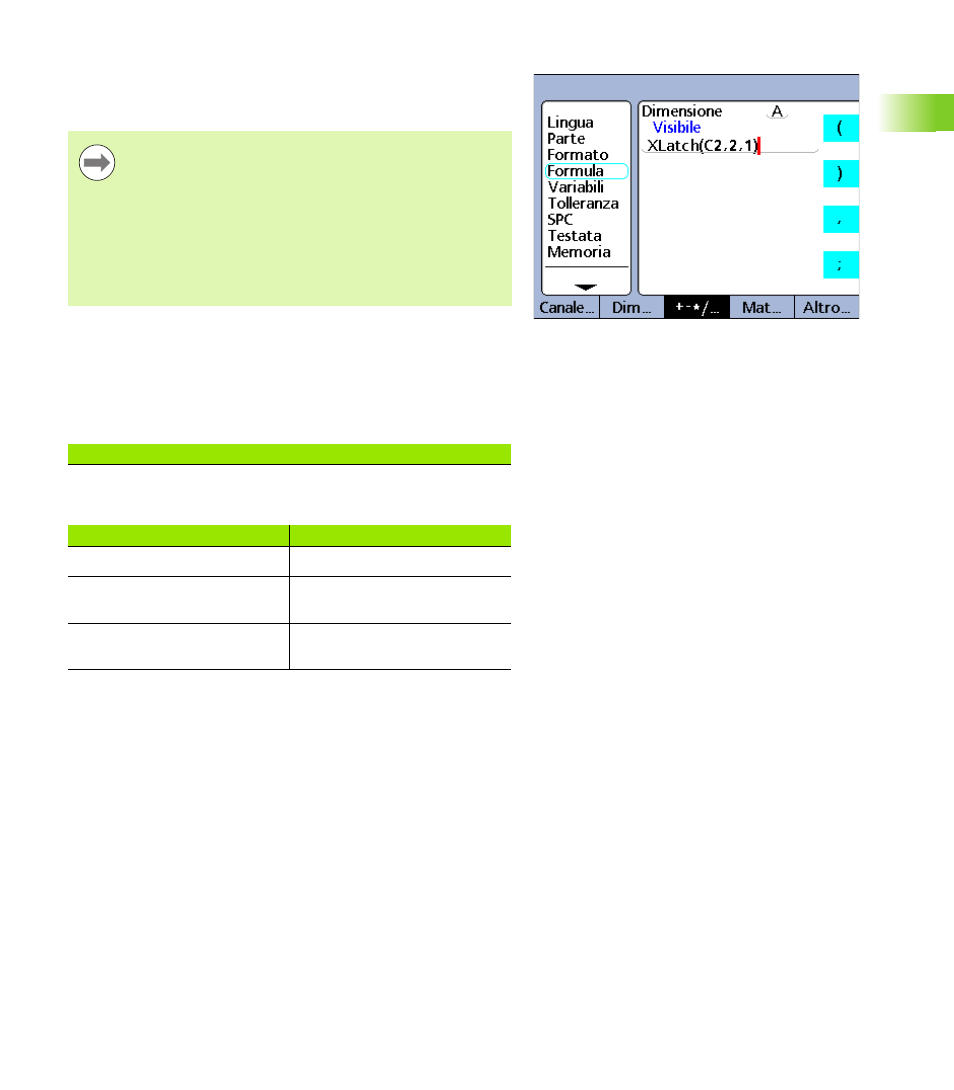

Funzione XLatch.
La funzione XLatch è disponibile soltanto se l'opzione di
rilevamento del bordo è specificata per il visualizzatore
ND 2100G al momento dell'acquisto. Tale opzione non
può essere installata sul campo
Le funzioni di rilevamento bordo e relè utilizzano
alternativamente lo stesso connettore posizionato sul
retro del visualizzatore ND 2100G. Se l'opzione di
rilevamento del bordo è inclusa, non sono disponibili
funzioni di uscita relè.
Sintassi della funzione XLatch
A = XLatch(canale, edge line #, auto trip)
Edge line: Auto trip:
1 Opzione sensore singolo 1 Auto trip abilitato
2 Prima di due opzioni per
sensore doppio 0 Auto trip disabilitato
3 Seconda di due opzioni per
sensore doppio
