ND 2100G GAGE-CHEK 107
2.3 Configur
azione del sof
tw
a
re
Centraggio (azzeramento) per trasduttori LVDT e HBT
Le uscite dei trasduttori sono principalmente lineari nella porzione
centrale del loro range totale di movimento. Ogni trasduttore LVDT e
HTB deve essere posizionato al centro del proprio range di movimento
(azzeramento) nella sonda e contro una superficie di riferimento

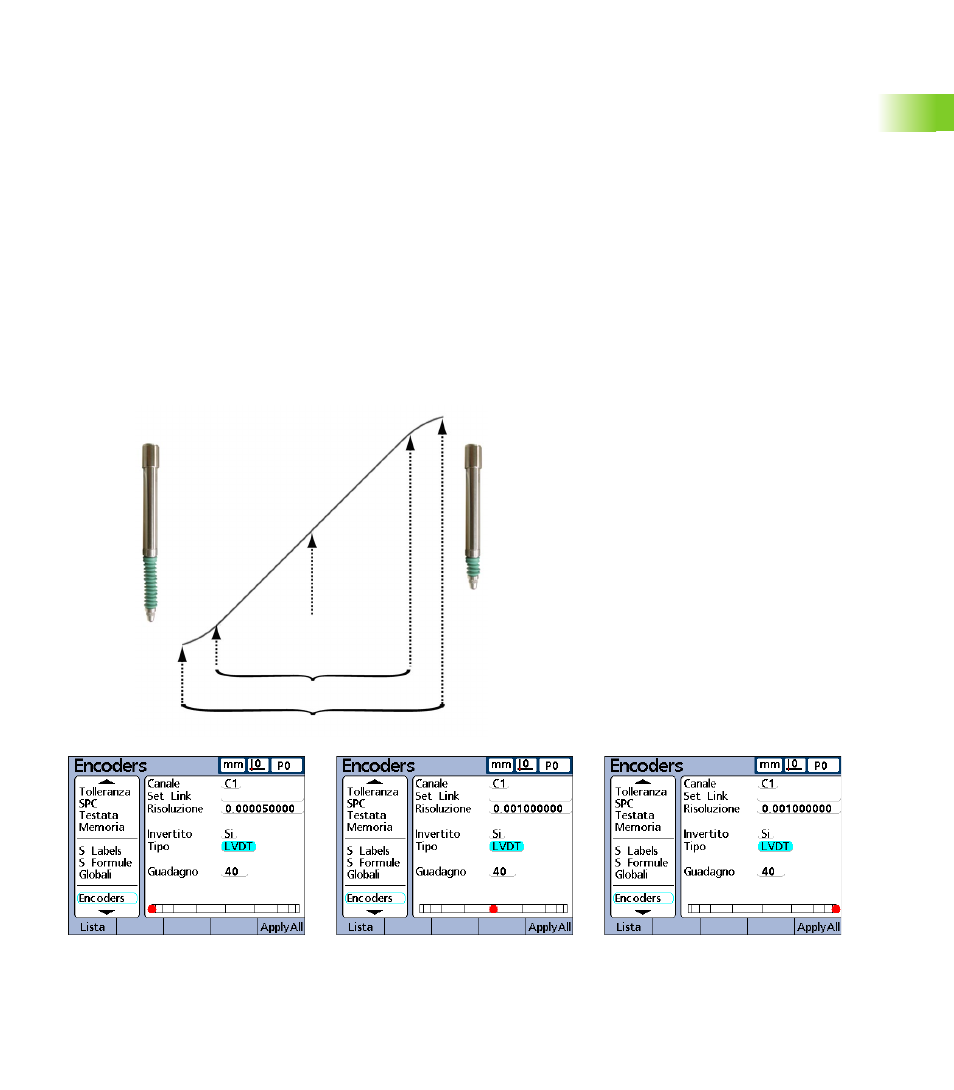

nominale per fornire misurazioni molto accurate. Il grafico a barre in
basso sulle videate di configurazione Canale del trasduttore mostra la
posizione relativa delle punte dei trasduttori da una estremità di
movimento all'altra ed è utilizzato per azzerare i trasduttori come
illustrato di seguito.
Prima di eseguire le misurazioni, il guadagno del trasduttore deve
essere calibrato come descritto a pagina 106 e quindi il trasduttore
deve essere:
„ fissato nella sonda
„ posizionato contro la superficie di riferimento nominale
„ regolato nella sonda per l'azzeramento contro la superficie di
riferimento nominale
„ bloccato in posizione
Trasduttore completamente esteso. Trasduttore azzerato. Trasduttore completamente compresso.
Trasduttore
completamen
te esteso
Trasduttore
azzerato contro
superficie nominale
Trasduttore
completamente
compresso
Range lineare
Range totale
