86 2 Installazione e specifiche
2.3 Configur
azione del sof
tw
a
re
Valore nominale con tolleranze ++
Un valore nominale è visualizzato con tolleranze interamente sul lato
positivo del valore nominale.
Indicazione di un range di tolleranze oltre il valore nominale
(Tolleranza +)
U Premere il softkey +/-
U Inserire l'estremità superiore del range di tolleranza positiva nei
campi Max +, Limite + e All. +
U Inserire il valore Nominale
U Inserire l'estremità inferiore del range di tolleranza positiva in All. -
U Premere il softkey ++/-- per cambiare i campi in All. +
U Ripetere questa procedura per i campi Limite - e Min -. Si definisce
così l'estremità inferiore del range positivo di tolleranza

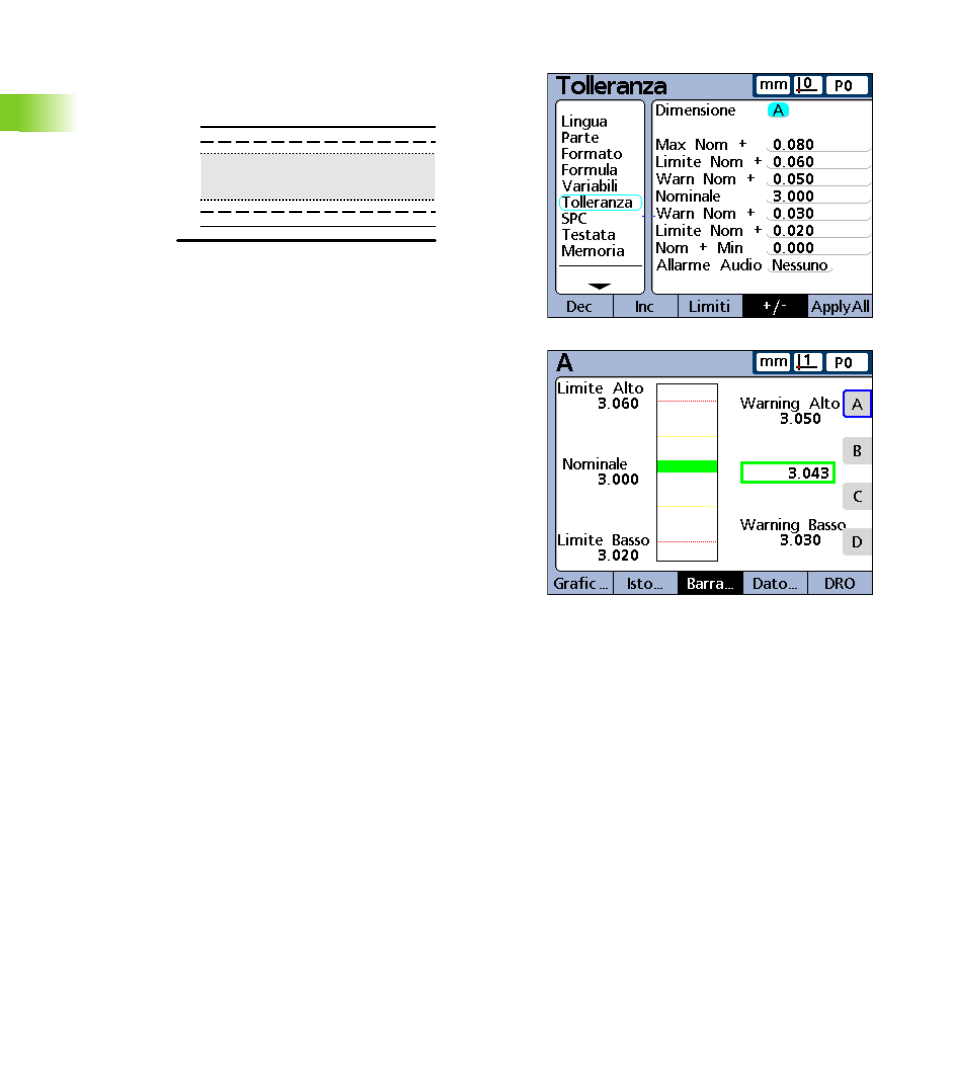

Valore nominale e tolleranze ++ per la dimensione A.
Grafico a barre indicante tolleranze ++.
3 mm nominale
0.03 Warn. Nom -
0.02 Limite Nom -
0.00 Min Nom -
0.08 Max Nom +
0.06 Limite Nom +
0.05 Warn. Nom +
