ND 2100G GAGE-CHEK 137
2.3 Configur
azione del sof
tw
a
re
Videata di configurazione RS-232
La videata di configurazione RS-232 contiene campi per indicare le
impostazioni della porta seriale RS-232 per comunicare con un
computer o con il dispositivo di ingresso dei canali RS-232.
Uart Id
Le unità ND 2100G che includono una seconda porta seriale RS-232
per collegamenti di dispositivi di ingresso RS-232 devono essere
configurate per comunicare con computer sulla porta primaria o
secondaria. Di norma, la comunicazione via computer ha luogo sulla
porta primaria e le reti di sonde RS-232 sono collegate alla porta
secondaria. Tuttavia, la porta può essere definita come porta di
comunicazione.
Indicazione di Uart Id
U Evidenziare il campo Uart Id
U Premere i softkey INC o DEC per indicare la porta desiderata
U Premere il tasto ENTER
Baud rate
Il campo Baudrate è utilizzato per specificare il baud rate di dati seriali.
Indicazione del Baud rate
U Evidenziare il campo Baudrate
U Premere il softkey DEC o INC per diminuire o incrementare il baud
rate da 1200 a 115 200
U Premere il tasto ENTER
Lunghezza parola
Il campo Lung. parola è utilizzato per specificare il numero di bit
contenuti in ciascuna parola di dati.
Indicazione della lunghezza della parola
U Evidenziare il campo Lung. parola
U Premere i softkey 7 o 8 per indicare la lunghezza della parola
U Premere il tasto ENTER

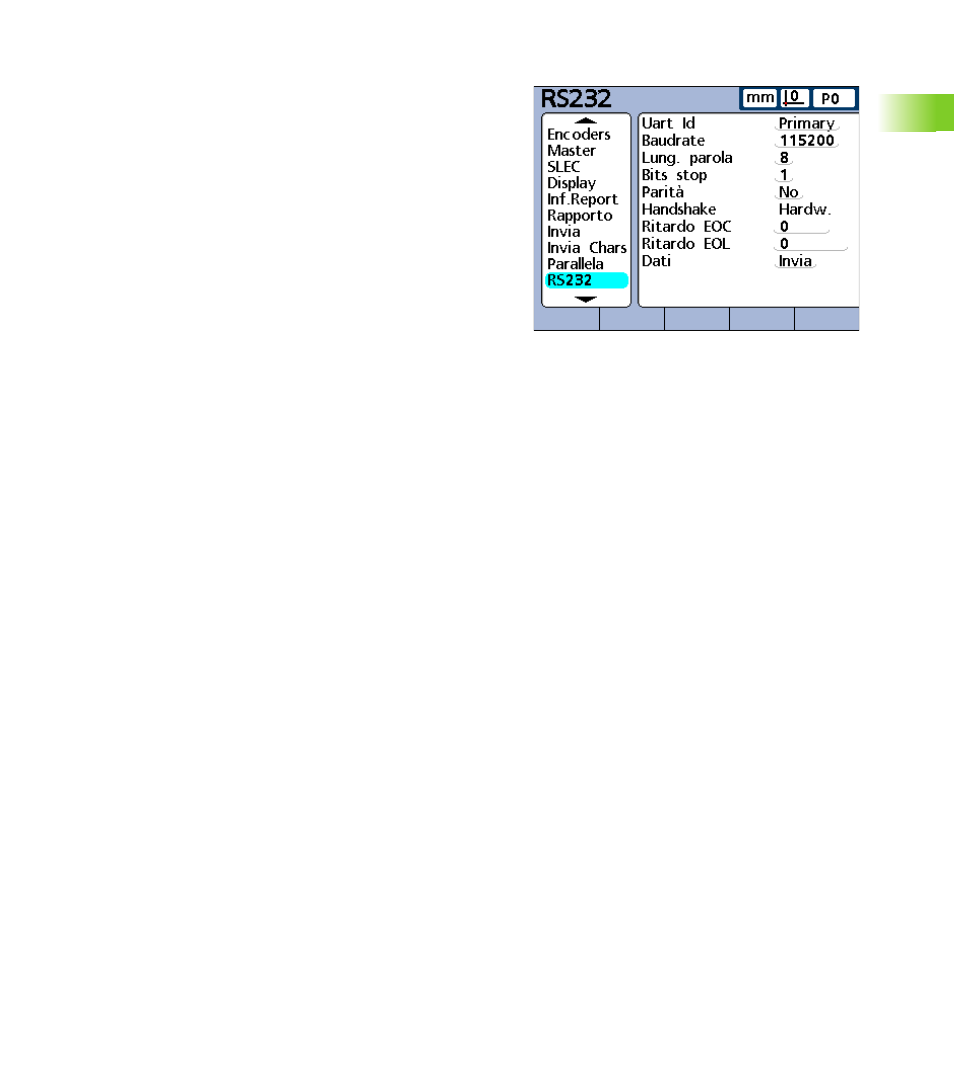

Videata di configurazione RS-232.
