Una funzione Trip può essere inizializzata per inserire
automaticamente il valore del canale concatenato nel database
ND 2100G se un bordo viene rilevato abilitando auto trip nella funzione
Formula.

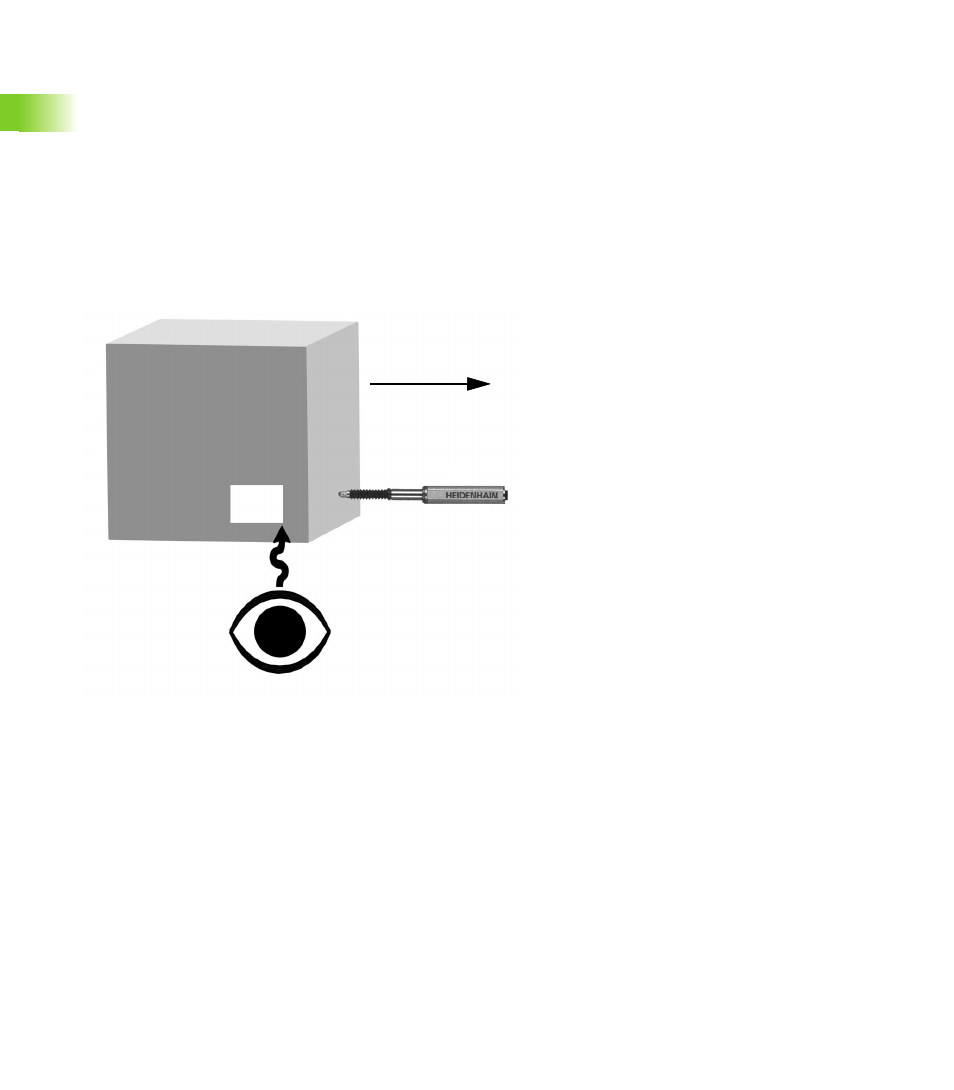

Esempio:
La posizione orizzontale di una etichetta sulla scatola viene misurata
concatenando il valore di C1 se il bordo dell'etichetta viene
riconosciuto da un sensore fotoelettrico C2 collegato alla edge line
# 2. Se il bordo dell'etichetta viene rilevato, la dimensione A viene
automaticamente immessa nel database ND 2100G da un evento
auto trip.
A = XLatch(C1,2,1)
C1
Movimento scatola
Eti-
chetta
Sensore
fotoelettrico
