82 2 Installazione e specifiche
2.3 Configur
azione del sof
tw
a
re
Videata di configurazione Formula
Il visualizzatore ND 2100G impiega le formule per definire e
visualizzare le dimensioni basate su ingressi dei canali.
Queste formule sono realizzate dall'operatore per visualizzare
„ una dimensione basata su un canale
es. A=C1
„ una dimensione basata su canali multipli
es. A=C1+C2
„ dimensioni multiple basate su un canale
es. A=C1
B=2*pi*C1
„ dimensioni multiple basate su canali multipli
es. A=C1
B=C2
C=C1*C2
Le formule possono essere realizzate per la visualizzazione di un
canale come una dimensione o per il calcolo di una dimensione da uno
o più canali impiegando potenti funzioni matematiche, logiche o di
altro tipo.
Le formule dimensionali sono uniche per il pezzo nel quale sono state
create. Ad esempio, una formula dimensionale creata nel pezzo 0 non
può essere utilizzata nel pezzo 2. Tuttavia, le dimensioni di sistema
sono descritte di seguito nel presente capitolo e possono essere
impiegate per tutti i pezzi.

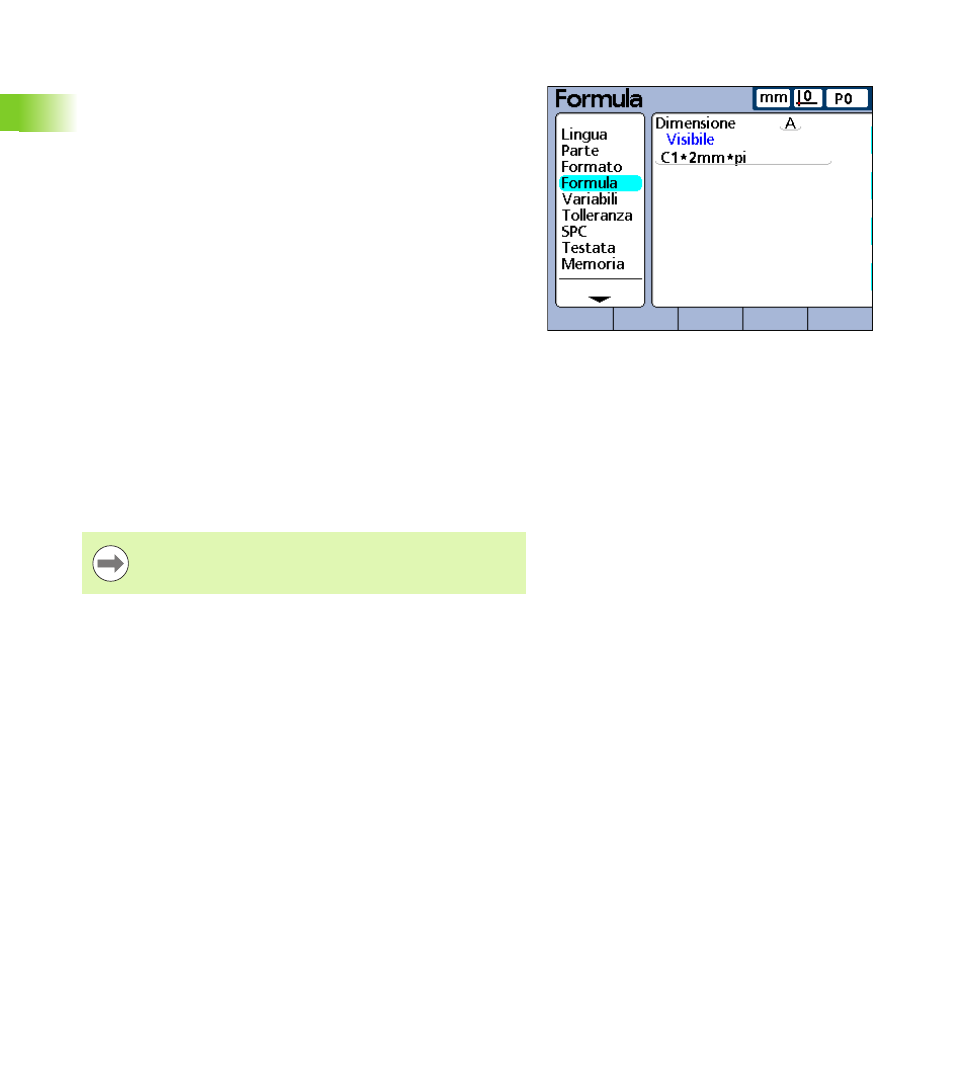

Videata di configurazione Formula.
Vedere "Formule" a pagina 166.
