ND 2100G GAGE-CHEK 259
2.4 F
o
rm
ule
Funzione Relay
La funzione Relay consente di controllare le formule del
funzionamento dei contatti relè elettrici.
I contatti di due relè a contatto a vuoto doppi a polo singolo sono
accessibili sul retro del visualizzatore ND 2100G per applicazioni
speciali che richiedono una commutazione elettrica a bassa potenza. I
contatti normalmente aperti e normalmente chiusi di entrambi i relè
sono disponibili per l'uso in applicazioni a bassa corrente e a bassa
tensione. Vedere "Specifiche" a pagina 275.
La funzione Relay può essere utilizzata autonomamente o inclusa in
condizioni If o Case come risultato logico di test di confronto di pass o
fail.
Inserimento della funzione Relay
U Premere il softkey ALTRO...
U Premere il tasto XTRA
U Utilizzare i tasti freccia per evidenziare Relay
U Premere il tasto ENTER

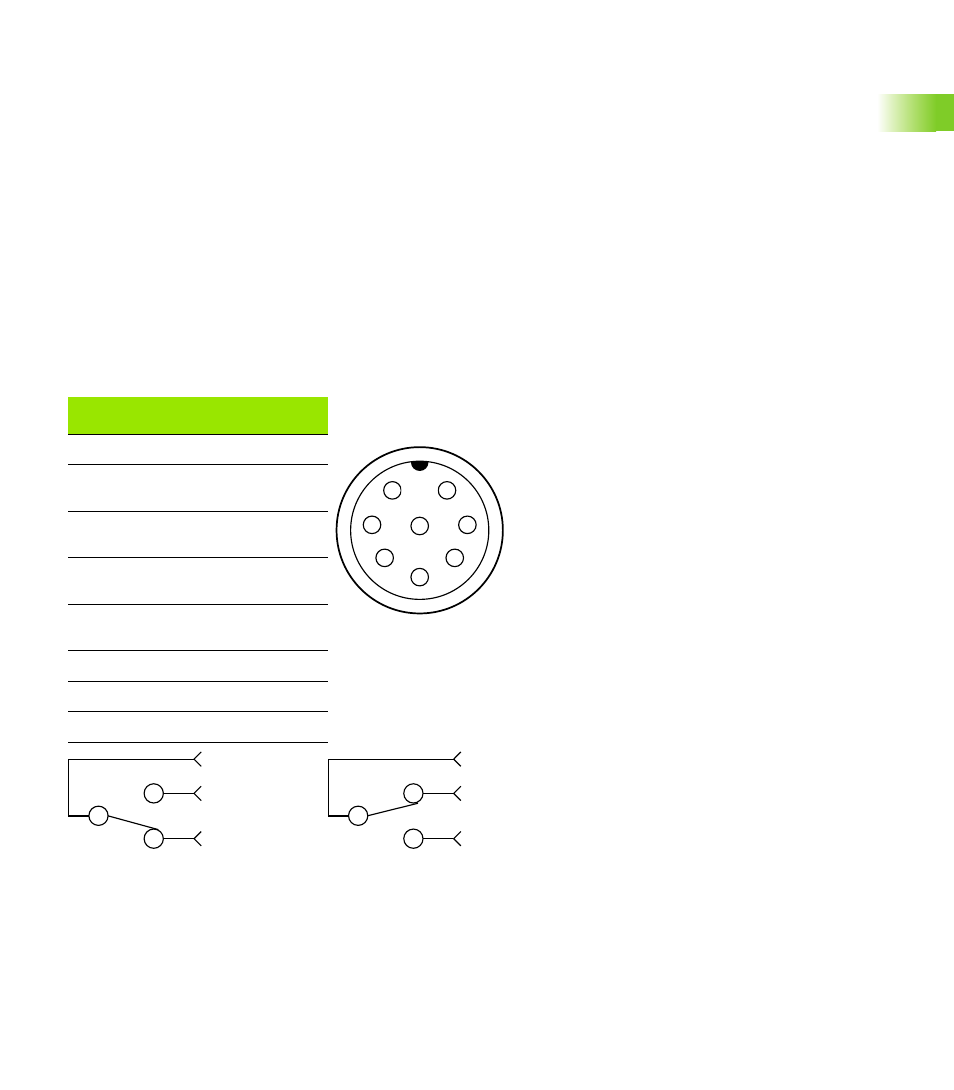

Conn. a
8 pin Segnale
1 Relè 1 ingresso
2 Relè 1 normalmente
chiuso
3 Relè 2 normalmente
aperto
4 Relè 1 normalmente
aperto
5 Relè 2 normalmente
chiuso
6 Relè 2 ingresso
7 -
8 -
1
6 7
3
8
4 2 5
8 PIN DIN (maschio)
Ingresso
Normalmente
aperto
Normalmente
chiuso
Non sotto tensione
Ingresso
Normalmente
aperto
Normalmente
chiuso
Sotto tensione
