40 1 Funzionamento
1
.4 V
ideat
e e menu LCD
Fast3
La funzione Fast3 campiona l'ingresso del canale 2 ogni volta che
l'ingresso del canale 1 cambia un incremento di campionamento
specificato. Se il valore campionato del canale 2 non rientra in un range
specificato, tutti i valori di ingresso dei canali base (prima i canali 1, 4
o 8) saranno salvati in un array di memoria dedicato, in caso contrario
i campioni non saranno memorizzati.
Il processo di campionamento continua finché:
„ l'operatore interrompe il processo premendo il tasto QUIT o
CANCEL
„ l'operatore cancella la memoria e riavvia il processo premendo il
tasto ENTER
„ l'operatore completa il processo con successo premendo il tasto
FINISH
„ il processo viene automaticamente completato dopo aver salvato
50.000 set di posizioni dei canali

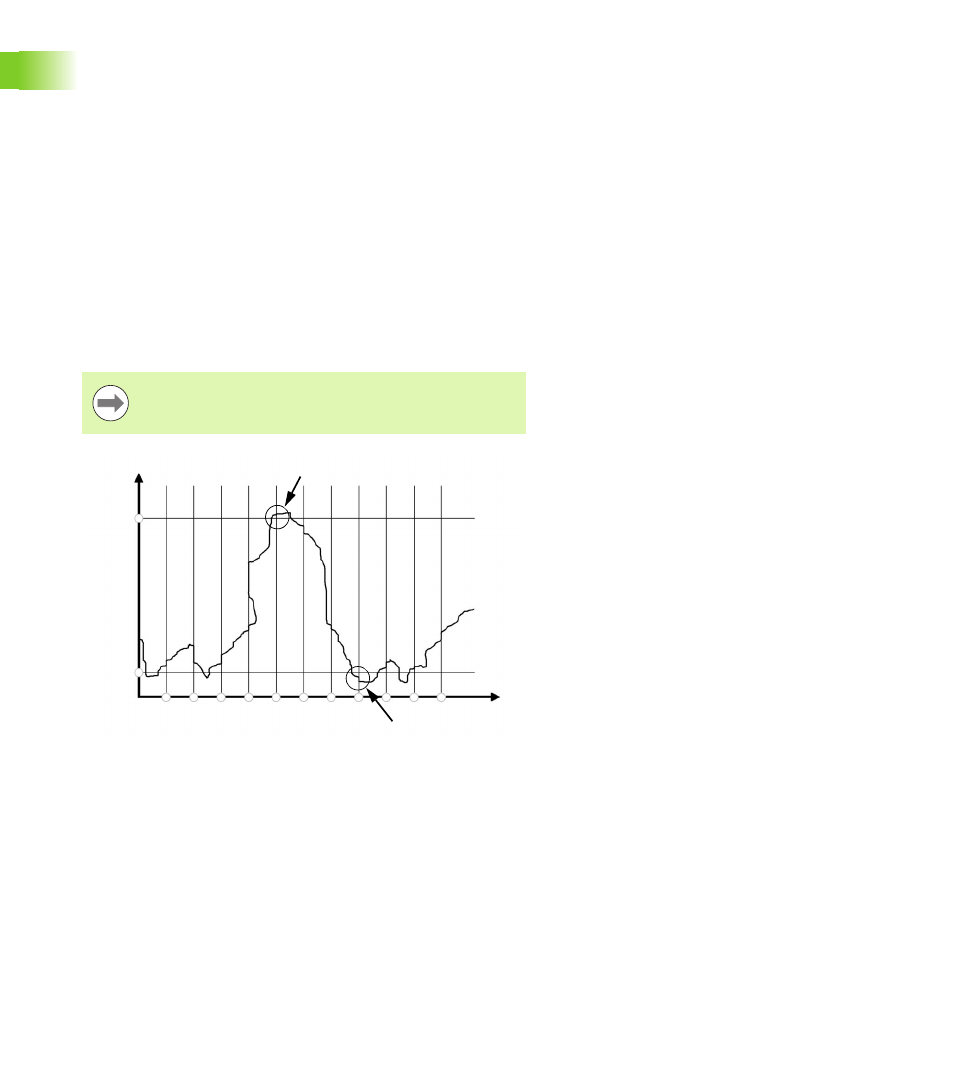

Nell'esempio illustrato, i valori di ingresso del canale 2 (asse Y)
eccedono cinque volte i limiti specificati dall'operatore, ma i valori di
ingresso dei canali sono memorizzati solo due volte quando il valore
del canale 2 eccede i limiti in un punto di campionamento tra intervalli.
Per la durata del processo della funzione Fast3, il
visualizzatore ND 2100G adotta un paradigma degli assi X-
Y. Il canale 1 si riferisce all'asse X e il canale 2 all'asse Y.
Valori memorizzati
ingresso canale
Valori memorizzati
ingresso canale
Valore di
ingresso del
canale 2
Incremento di
campionamento Asse X (can. 1)
Asse Y
(can. 2)
Limite
superio-
re
Limite
inferiore
