28 1 Funzionamento
1
.4 V
ideat
e e menu LCD
Softkey e videate di Vista

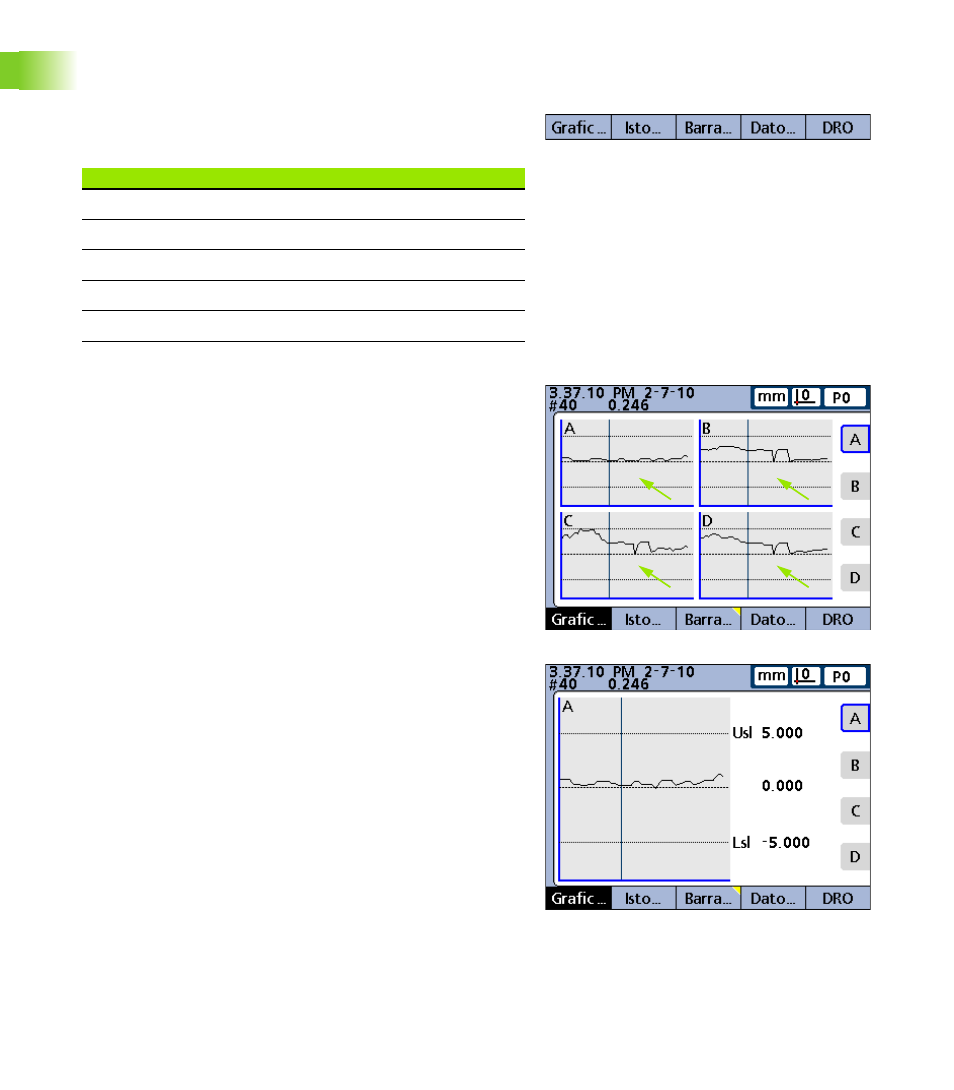

Softkey di Vista per sottogruppi di uno
Se si preme il softkey VISTA... utilizzando i sottogruppi di uno, le
etichette dei softkey cambiano proponendo cinque opzioni di
visualizzazione: grafico, istogramma, barra, dati e DRO.
Grafici dimensionali per sottogruppi SPC di uno
La videata del grafico dimensionale viene visualizzata per sottogruppi
SPC di 1 e rappresenta grafici per un massimo di 16 dimensioni.
Premere il softkey GRAFIC... per modificare il numero di grafici
rappresentati sullo schermo. Premere un softkey dimensionale per
visualizzare un grafico della dimensione o delle minime dimensioni
aggiuntive. Utilizzare i tasti freccia per scorrere i grafici se sono
memorizzati più dati di quelli visualizzabili.
Singoli campioni vengono selezionati da una linea verticale sul grafico.
Spostare la linea verticale a sinistra e a destra tra i dati memorizzati
utilizzando i tasti freccia. L'ora e la data di memorizzazione del
campione selezionato vengono visualizzate nell'angolo in alto a sinistra
sullo schermo. Il numero ID del campione per la dimensione e il valore
dei dati sono visualizzati anche nell'angolo in alto a sinistra. Le
visualizzazioni di una dimensione singola sono riportate anche nei
valori limite nominali e di controllo.
Softkey di Vista per sottogruppi di uno.
Softkey di Vista Funzione
GRAFIC... Visualizza i dati in un grafico a linee
ISTO... Visualizza i dati in un istogramma
BAR... Visualizza i dati in un grafico a barre
DATI... Visualizza i dati numerici
DRO Visualizza la videata DRO
Linee di selezione verticali.
Grafici a linee dimensionali per sottogruppi di uno.
