ND 2100G GAGE-CHEK 77
2.3 Configur
azione del sof
tw
a
re
Videata di configurazione Parte
La videata di configurazione Parte contiene campi per la definizione
delle etichette del pezzo e delle dimensioni visualizzate sullo schermo,
inclusi i dati trasmessi, i rapporti stampati e i database memorizzati nel
visualizzatore ND 2100G per un massimo di 100 pezzi singoli. Le
dimensioni devono essere definite prima di procedere ad altre attività
di configurazione e di eseguire dei test.
I numeri dei pezzi si compongono di un massimo di 2 valori numerici
nel range compreso tra 0 e 99 immessi dal sistema nella sequenza in
cui vengono aggiunti i nuovi pezzi. Le etichette di pezzi e dimensioni si
compongono di un massimo di 8 caratteri alfanumerici inseriti dalla
videata di immissione dei caratteri e dalla tastiera numerica. I nomi dei
pezzi sono indicati sui rapporti, ma solo i numeri dei pezzi sono riportati
nelle formule. Le etichette delle dimensioni completate di un pezzo
possono essere copiate e applicate ad un altro pezzo.
Creazione di numeri di pezzi
Nel visualizzatore ND 2100G è possibile memorizzare fino a 100 pezzi
(software). I pezzi multipli sono utili quando il numero di misurazioni
eseguite su un pezzo fisico è considerevole e può essere diviso in
categorie oppure quando devono essere misurati pezzi fisici diversi.
Creazione di un nuovo numero di pezzo
U Evidenziare il campo Parte
U Premere il softkey NUOVO
Selezione dei numeri di pezzi
Selezione di un numero di pezzo esistente
U Premere il tasto GRANDE SINISTRO o il softkey DEC per spostarsi
in basso in una lista di pezzi
oppure
U Premere il tasto GRANDE DESTRO o il softkey INC per spostarsi in
alto in una lista di pezzi

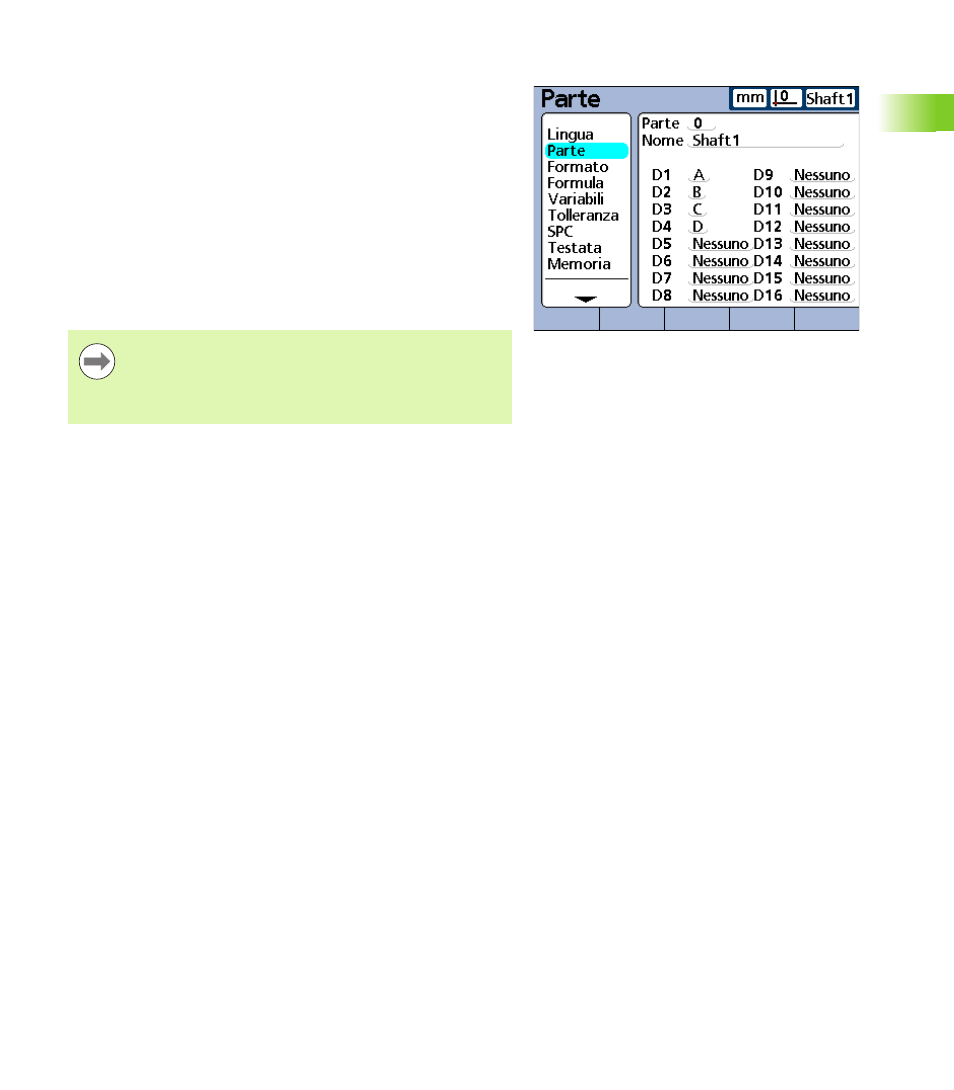

Videata di configurazione Parte. Se si cancellano numeri di parti si elimina anche qualsiasi
dato associato alle dimensioni del pezzo nel database del
visualizzatore ND 2100G. Cancellando un numero di una
parte, tutte le altre parti con numerazione superiore
esistenti decrementano.
