176 2 Installazione e specifiche
2.4 F
o
rm
ule
Etichettatura delle dimensioni del pezzo
Ogni etichetta dovrebbe riflettere lo scopo della relativa formula.
Rietichettare ciascuna dimensione. Le etichette possono includere
fino a 3 caratteri. Assegnare al pezzo anche un nome se desiderato. I
nomi dei pezzi possono contenere fino a 8 caratteri alfanumerici.
In questo esempio sono etichettate le dimensioni:
„ S = side (lato), E = end (estremità) e P = perimeter (perimetro)
Etichettatura delle dimensioni
U Nella videata di configurazione Parte premere il tasto FRECCIA GIÙ
per evidenziare il campo della prima dimensione
U Premere il softkey LABEL per visualizzare la videata Alfanumerica
U Sostituire ciascuna etichetta di default premendo il tasto CANCEL
per cancellare l'etichetta, inserire il carattere o i caratteri
alfanumerici desiderati per questa nuova etichetta
U Premere il tasto FINISH per ritornare alla videata Parte
Siccome in questo esempio sono utilizzate soltanto tre dimensioni, la
quarta è stata eliminata. Vedere "Cancellazione di elementi di formule"
a pagina 179.

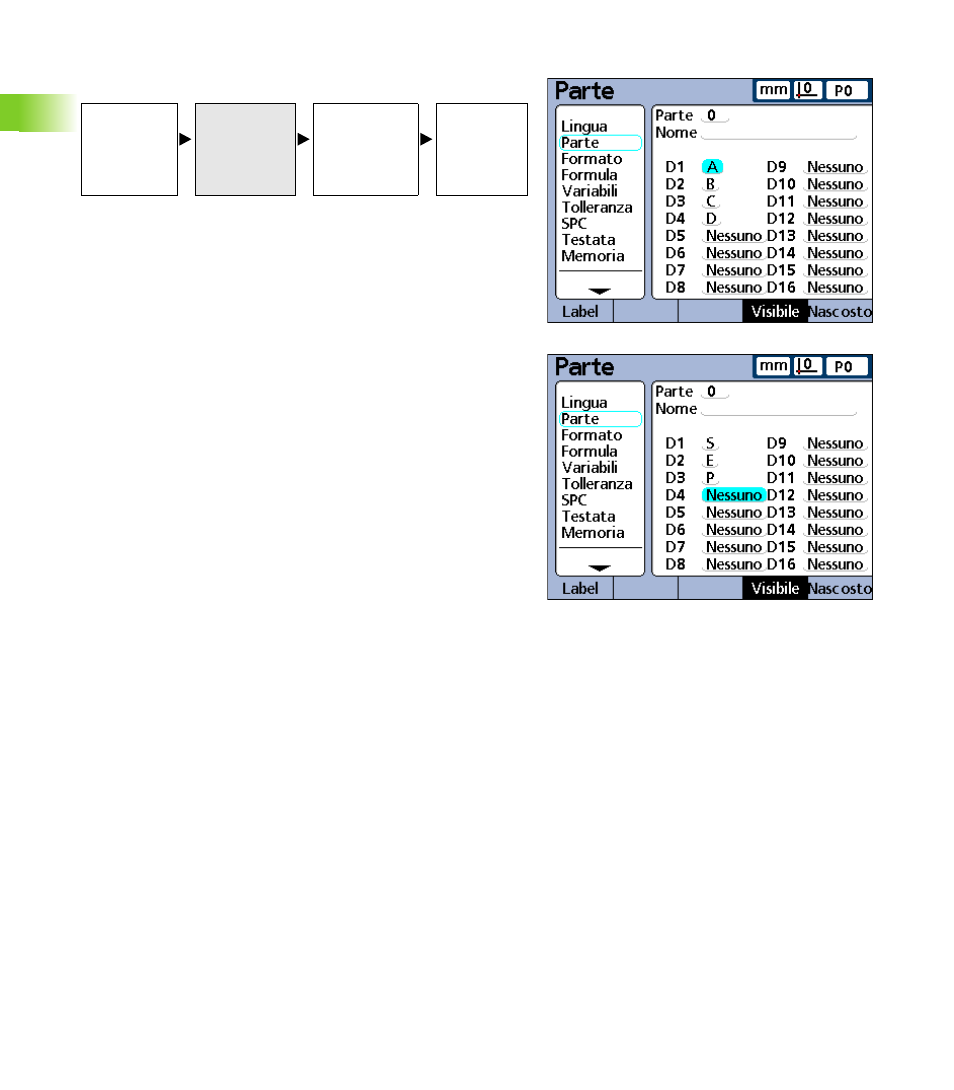

Etichette di sistema originali.
Dimensioni rietichettate allo scopo.
