ND 2100G GAGE-CHEK 143
2.3 Configur
azione del sof
tw
a
re

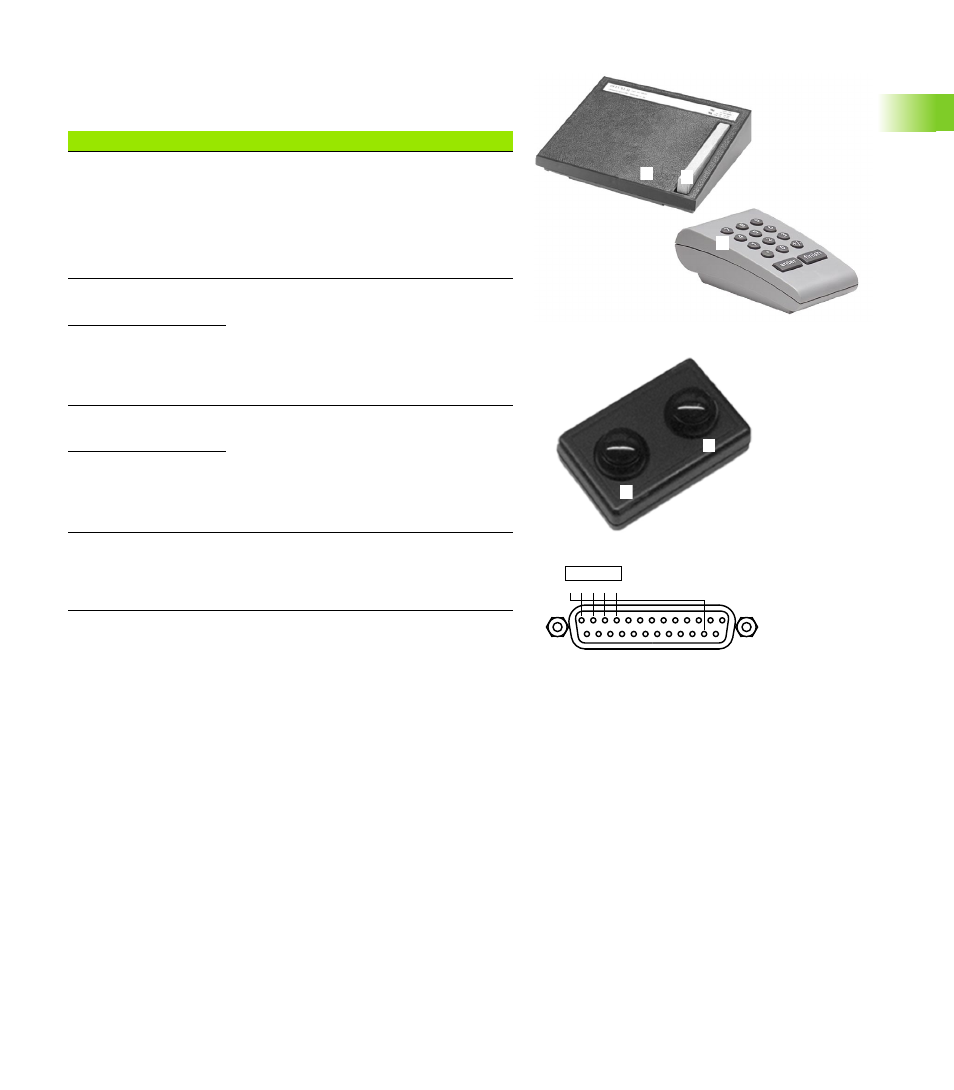

Interruttori remoti e pin della porta parallela per la mappatura
L'interruttore a pedale, l'interruttore manuale, la tastiera remota e le
linee di ingresso della porta parallela sono quindi disponibili per la
mappatura.
7 6
5
8
9
1 2 3 4 5
10
Din
Nome Descrizione
5 Tasti remoti Tutti i tasti numerici remoti sono
disponibili per la mappatura. Le funzioni
dei tasti assegnate ai tasti numerici remoti
possono essere richiamate in qualsiasi
momento a meno che il sistema non
richieda un'immissione numerica per
completare l'operazione.
6 Interruttore a
pedale 1 L'interruttore a pedale è utilizzato in modo
intercambiabile con l'interruttore manuale.
Entrambi i tasti dell'interruttore a pedale
sono disponibili per la mappatura. Le
funzioni assegnate ai tasti dell'interruttore
a pedale possono essere richiamate in
qualsiasi momento.
7 Interruttore a
pedale 2
8 Interruttore
manuale 1 L'interruttore manuale è utilizzato in modo
intercambiabile con l'interruttore a pedale.
Entrambi i tasti dell'interruttore manuale
sono disponibili per la mappatura. Le
funzioni assegnate ai tasti dell'interruttore
manuale possono essere richiamate in
qualsiasi momento.
9 Interruttore
manuale 2
10 Pin di ingresso
della porta
parallela La porta parallela è utilizzata come porta
dati I/O generica. Le 5 linee di ingresso (da
Din 1 a Din 5) della porta parallela sono
disponibili per la mappatura.
