2 Installazione e specifiche
2.2 Installazione dell'har
dw
ar
e
2.2 Installazione dell'hardware
Il visualizzatore ND 2100G è di facile installazione in una grande varietà
di applicazioni di misura. Questa sezione descrive le procedure di
installazione dell'hardware ND 2100G.
Assemblaggio del supporto di montaggio
Il visualizzatore ND 2100G è fissato alle aperture orientabili del
supporto di montaggio con vite di spallamento, vite con cappuccio e
relative rondelle.
Assemblare il visualizzatore ND 2100G al supporto di montaggio come
illustrato, quindi stringere la vite con cappuccio (
5
) e le rondelle (
3
&
4
)
affinché il visualizzatore ND 2100G sia ben fissato quando si regola
nell'inclinazione desiderata.
U
Stringere la vite di spallamento (
1
).
U
Stringere la vite con cappuccio (
5
) e le rondelle (
3
&
4
) affinché il
visualizzatore ND 2100G sia ben fissato quando si regola
nell'inclinazione desiderata.
U
Regolare il visualizzatore ND 2100G nell'inclinazione desiderata.
Posizionamento e fissaggio
Posizionare il visualizzatore ND 2100G su una superficie piana e stabile
o fissarlo su una superficie stabile dalla parte inferiore utilizzando
quattro viti da 10/32 di pollice secondo la sagoma a destra.
Le dimensioni sono riportate in millimetri.

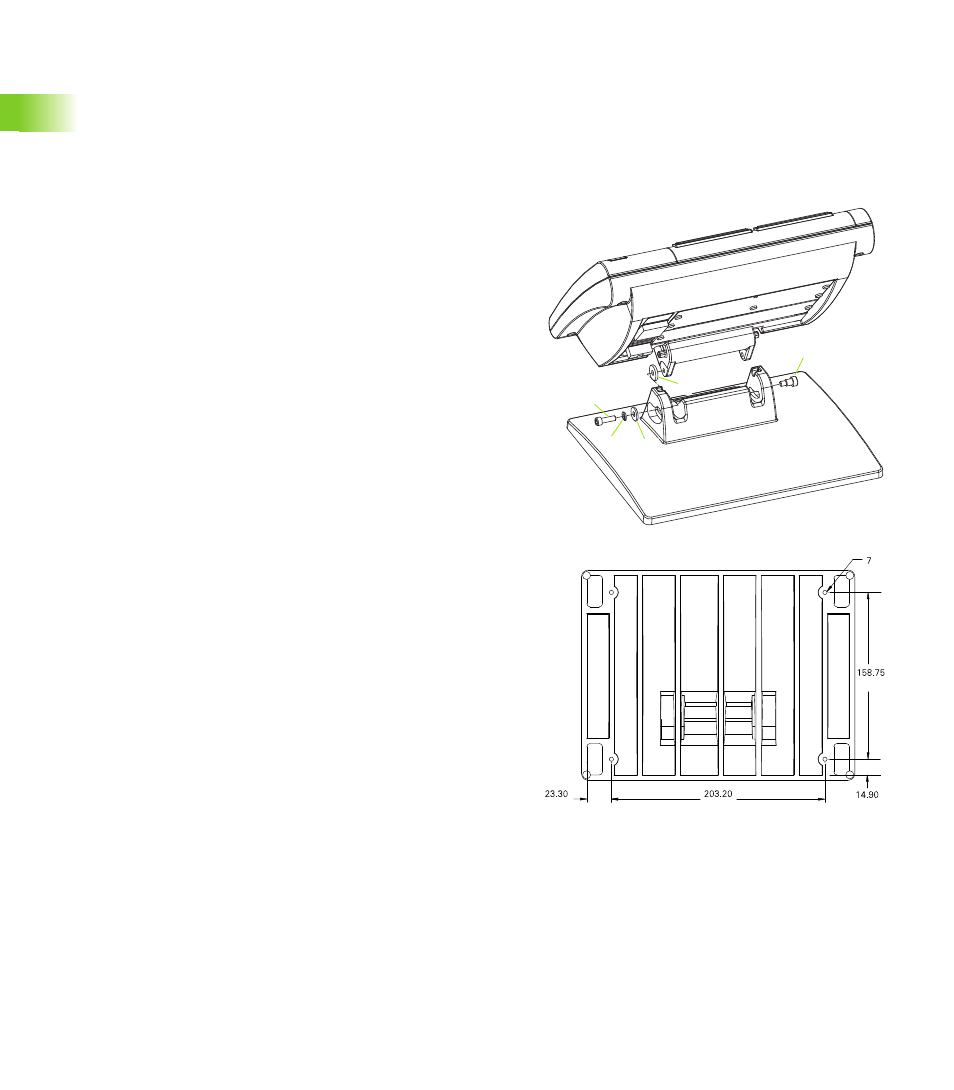

Assemblaggio del supporto di montaggio.
Sagoma dei fori di montaggio.
5
4
3
2
1
