ND 2100G GAGE-CHEK 111
2.3 Configur
azione del sof
tw
a
re
Videata di configurazione Master
La videata di configurazione Master contiene campi per impostazione
e calibrazione di encoder e trasduttori.
Indicazione del numero di punti di calibrazione
La calibrazione degli encoder e dei trasduttori di ingresso viene
eseguita utilizzando la funzione Master descritta a pagina 44. Le
calibrazioni possono essere basate su un singolo punto di dati oppure
su una media di un massimo di 10 punti di dati. La media dei punti di
dati è utile quando le calibrazioni vengono eseguite in presenza di
vibrazioni, irregolarità superficiali o rumore elettrico.
Indicazione del numero di punti richiesto
U Evidenziare il campo Richiesti P.ti Cal.
U Utilizzare la tastiera numerica per inserire il numero dei punti di dati
richiesti tra 1 e 10
U Premere il tasto ENTER.
Selezione del tipo di calibrazione
Le calibrazioni dei canali di ingresso sono Min-Max o Media.
Le calibrazioni Min-Max impiegano punti di dati sulle estremità
inferiore e superiore del range di misura per definire la risoluzione
dell'ingresso del canale. I trasduttori LVDT e half-bridge e gli ingressi
con risoluzioni di misura inizialmente non definite richiedono
calibrazioni Min-Max.
Le calibrazioni medie vengono impiegate per predefinire i canali di
ingresso che sono calibrati o hanno definito risoluzioni per valori
specifici. Gli encoder, le scale e altri dispositivi di ingresso con
risoluzione definita possono essere preimpostati con qualsiasi stato
che l'operatore desidera utilizzando il tipo di calibrazione Media.
Dopo la calibrazione Min-Max, i valori di ingresso del trasduttore
possono essere anche predefiniti utilizzando il tipo di calibrazione
Media. Il processo di calibrazione dell'ingresso del canale è descritto
dettagliatamente nel capitolo 1: Funzionamento. Vedere "Calibrazione
dei canali utilizzando la funzione Master" a pagina 44.

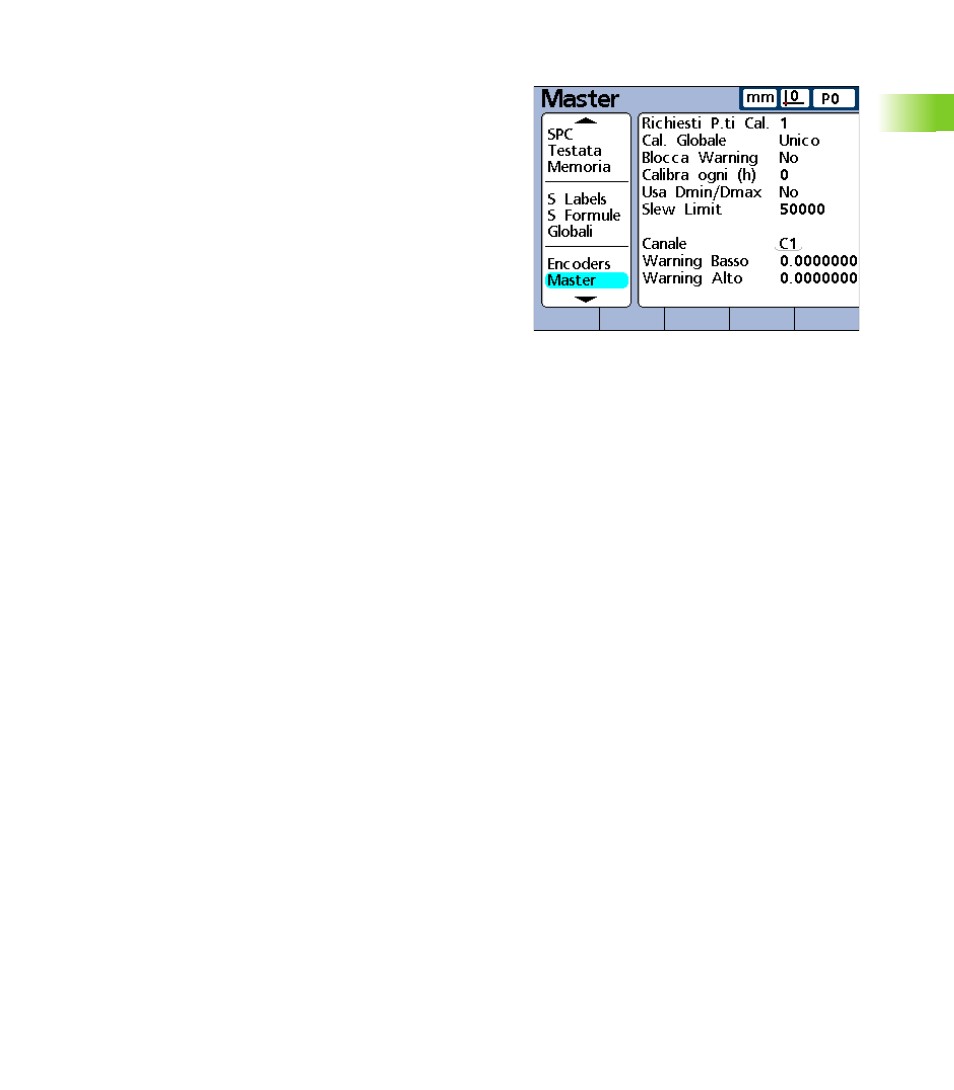

Videata di configurazione Master.
