2.2 Installazione dell'har
dw
ar
e
Collegamento di un interruttore a pedale o di
una tastiera remota opzionale
L'interruttore a pedale e la tastiera remota opzionale sono collegati
al connettore RJ-45 (
1
) sul lato del visualizzatore ND 2100G.
Spesso si utilizza soltanto l'interruttore a pedale o la tastiera remota
opzionale. Tuttavia, le due opzioni possono essere collegate
simultaneamente utilizzando uno splitter RJ-45 (
2
).
L'interruttore a pedale e la tastiera remota opzionale possono essere
utilizzati singolarmente o in combinazione:
interruttore a pedale
interruttore a pedale e tastiera remota
Quando l'interruttore a pedale e la tastiera remota sono collegati
utilizzando lo splitter RJ-45 (
2
), sono attive tutte le funzioni operative
di ciascuna unità. Tuttavia, l'interruttore condivide la mappatura dei
tasti con i numeri 7 e 8 della tastiera remota. Ne risulta che le funzioni
assegnate ai due contatti switch sono mappate ai numeri della
tastiera remota 7 e 8.
Per collegare l'interruttore a pedale o la tastiera remota:
U
Verificare che l'alimentazione del visualizzatore ND 2100G sia
disinserita.
U
Inserire uno splitter RJ-45 (
2
) nel connettore RJ-45 (
1
) del
visualizzatore ND 2100G se si utilizzano unità multiple.
U
Collegare la spina RJ-45 delle unità nello splitter RJ-45 (
2
) se si
utilizzano unità multiple oppure direttamente nel connettore RJ-45
(
1
) del visualizzatore ND 2100G se si utilizza una sola unità.

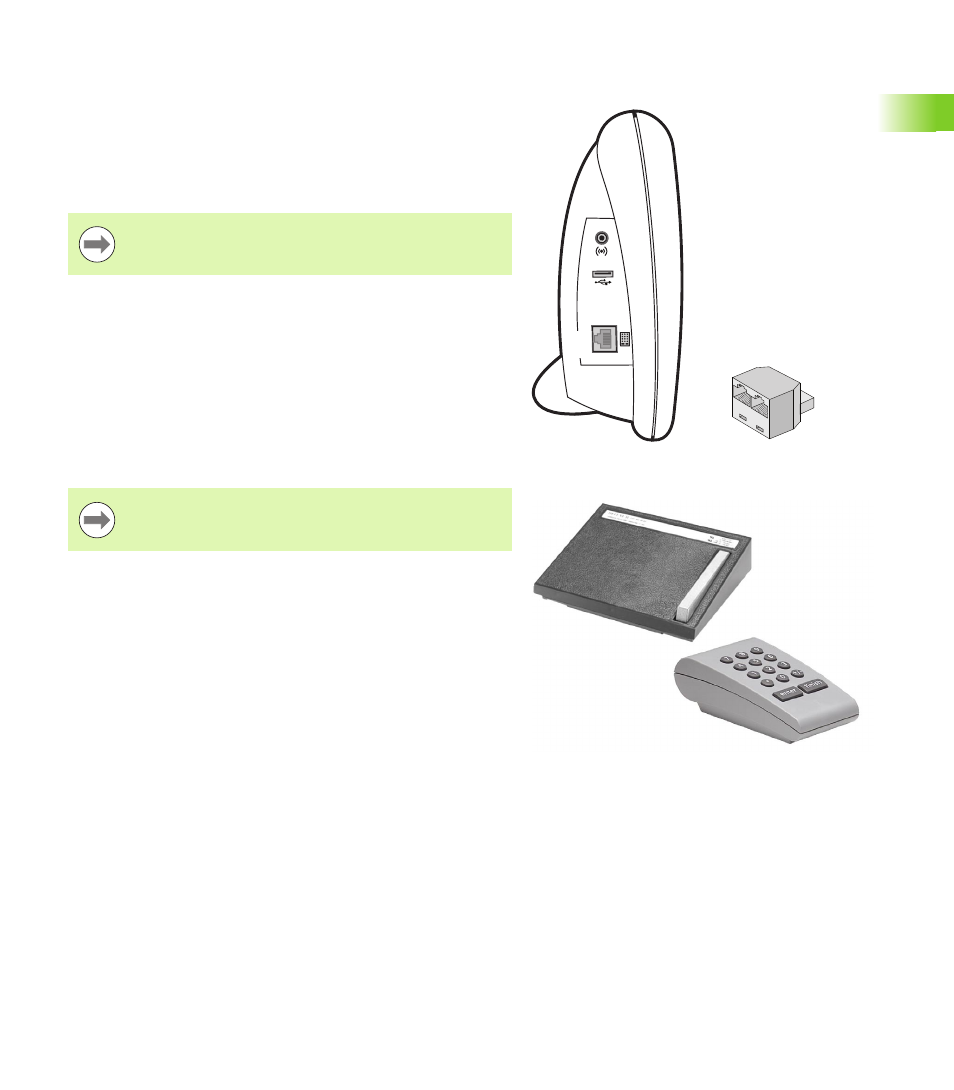

Connettore RJ-45 e splitter RJ-45
Interruttore a pedale e tastiera remota opzionale.
1
2
Gli splitter RJ-45 sono disponibili presso i principali
rivenditori di elettronica.
