ND 2100G GAGE-CHEK 237
2.4 F
o
rm
ule

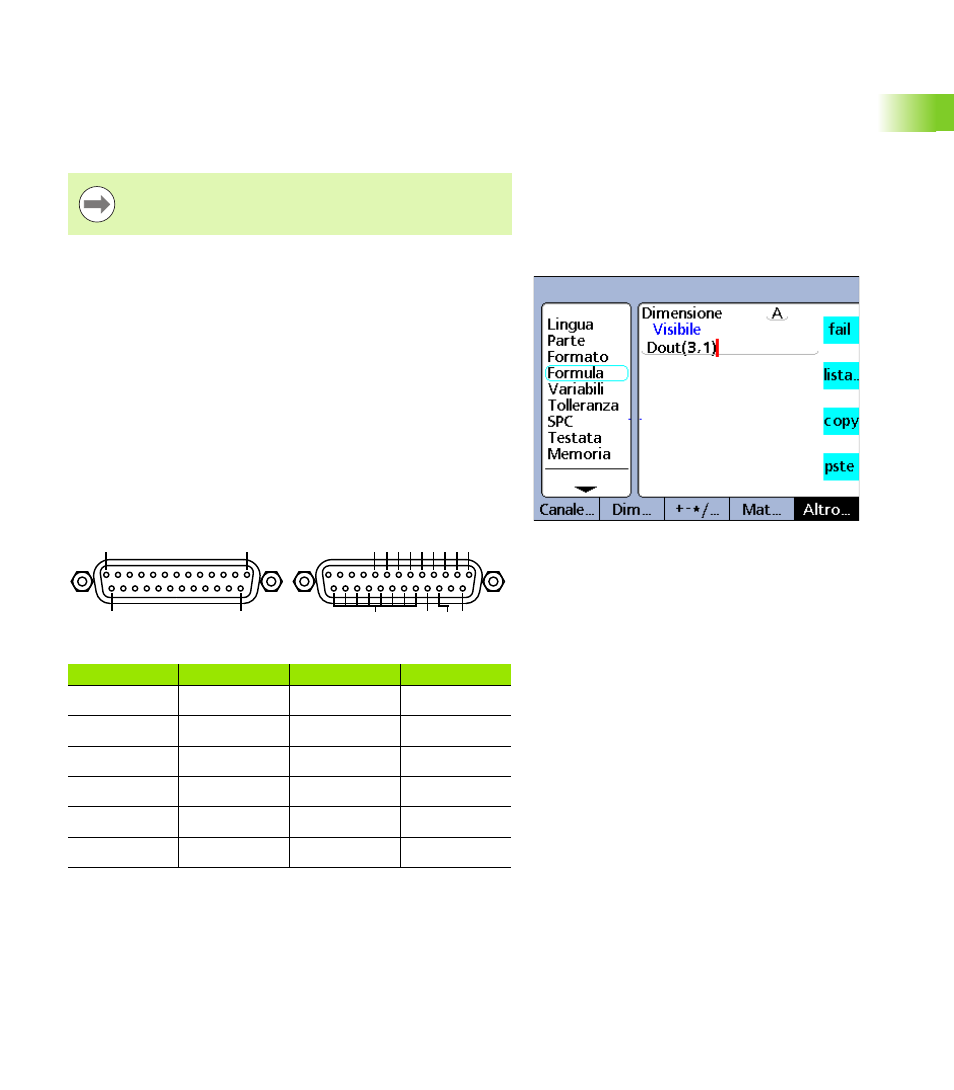

Funzioni Dout e DoutBin
La porta parallela primaria è configurata come porta I/O (Input/Output)
per dati generici e non supporta le stampanti parallele.
Il visualizzatore ND 2100G utilizza 12 dei pin del connettore della porta
parallela come le uscite illustrate sotto. Le uscite sono livelli logici TTL
da 5 volt.
Dout
Inserire la funzione Dout per emettere un livello logico TTL di 0 o 1 a
un pin di uscita specifico della porta parallela o range di pin. I livelli
logico si riferiscono alla terra sui pin da 18 a 25. Il livello logico è
rappresentato dai pin specificati, nessun altro pin è interessato. Se è
specificato anche un ritardo, il livello logico viene rappresentato per il
periodo di ritardo e quindi i pin di uscita interessati passano allo stato
logico opposto.
Inserimento della funzione Dout
U Premere il softkey ALTRO...
U Premere il tasto XTRA
U Utilizzare i tasti freccia per evidenziare Dout
U Premere il tasto ENTER
I pin Dout del connettore della porta parallela sono numerati da 1 a 12.
Le caratteristiche elettriche della porta parallela sono
descritte nella sezione Specifiche a pagina 275.
Funzione Dout.
Dout Pin parallelo Dout Pin parallelo
1 2 7 8
2 3 8 9
3 4 9 1
4 5 10 14
5 6 11 16
6 7 12 17
Pin 13 Pin 1
Pin 25 Pin 14
Dout 8 7 6 5 4 3 2 1
Terra
Riferimento 12 11 10
Dout
