Esempio di realizzazione di una formula
Le esatte operazioni richieste per realizzare o modificare le formule
sono uniche per ciascuna formula e più genericamente per le
misurazioni richieste per ciascun pezzo. Sarebbe impossibile
rappresentare una singola serie di istruzioni in grado di coprire
adeguatamente l'argomento. Invece, quanto segue è una guida
generica per la realizzazione e la modifica di formule sotto forma di un
esempio. Le istruzioni e gli esempi più specifici relativi all'uso delle
costanti delle formule, delle funzioni di canali, dimensioni e altre sono
riportati di seguito nel presente capitolo.

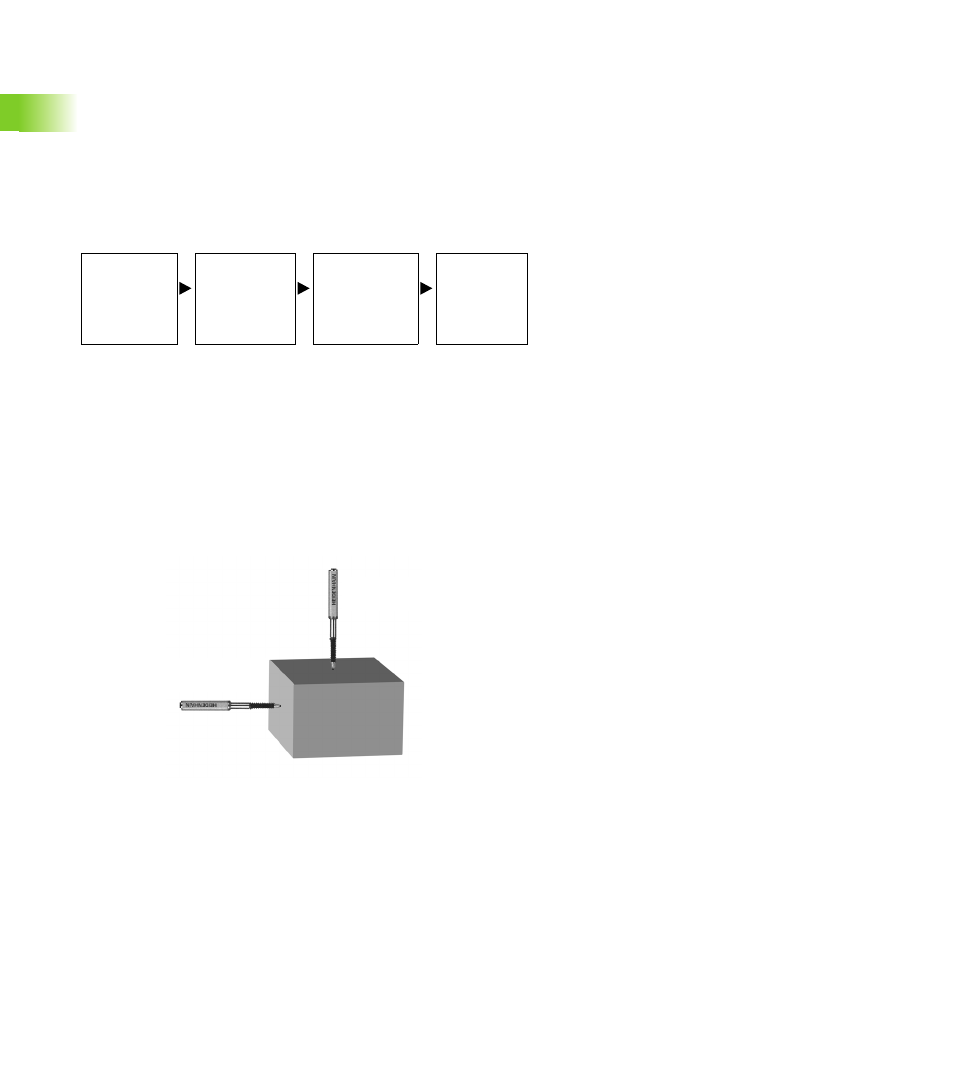

Le quattro operazioni richieste per realizzare una formula sono:
L'esempio seguente impiega la videata di configurazione Formula di
default per realizzare una formula in grado di calcolare il perimetro di
un blocco rettangolare dalla misura di due lati.
La forma generale della formula necessaria per calcolare il perimetro
di un blocco rettangolare è:
„ Perimetro = 2 (lato + fine)
La formula specifica che viene realizzata nella videata di configurazione
Formula è:
„ P=2*(C1+C2)
Selezione o
assegna-
zione
numero
pezzo Etichettatura
dimensioni Assegnazione
funzioni
formula a
dimensioni Test di
formule
Canale laterale 1
C1
Canale estremità 2
C2
