ND 2100G GAGE-CHEK 87
2.3 Configur
azione del sof
tw
a
re
Valore nominale con tolleranze --
Un valore nominale è visualizzato con tolleranze interamente sul lato
negativo del valore nominale.
Indicare un range di tolleranze al di sotto del valore nominale
(Tolleranza -)
U Premere il softkey +/-
U Inserire l'estremità inferiore del range di tolleranza negativa nei
campi Max -, Limite - e All. -
U Inserire il valore nominale
U Inserire l'estremità superiore del range di tolleranza negativa nel
campo All. +
U Premere il softkey ++/-- per cambiare il campo in All. -
U Ripetere questa procedura per i campi Limite + e Max +. Si definisce
così l'estremità superiore del range negativo di tolleranze accettabili

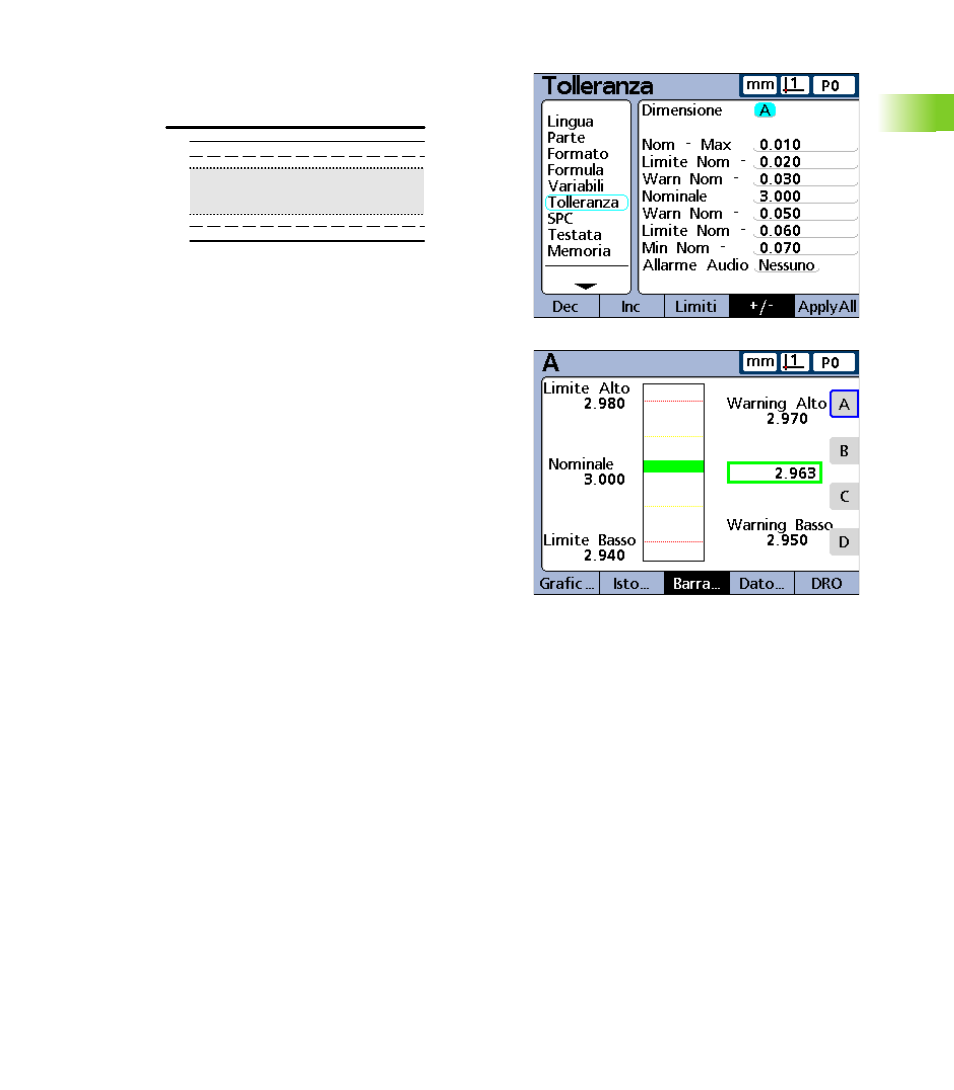

Valore nominale e tolleranze -- per la dimensione A.
Grafico a barre indicante tolleranze --.
3 mm nominale
-0.01 Max Nom +
-0.02 Limite Nom +
-0.03 Warn. Nom +
-0.05 Warn. Nom -
-0.06 Limite Nom -
-0.07 Min Nom -
