ND 2100G GAGE-CHEK 45
1
.5 I
s
tr
uz
ioni
ope
rativ
e
Calibrazione di un punto di riferimento singolo
Un punto di riferimento singolo per la misurazione può essere calibrato
per encoder e trasduttori sottoposti a calibrazione globale.
Calibrazione di un punto di riferimento singolo
U Premere il softkey MASTER
U Utilizzare i tasti freccia per selezionare il canale desiderato
U Posizionare la sonda contro la superficie di riferimento
U Utilizzare la tastiera numerica per inserire il valore di riferimento
(zero o l'offset desiderato) nel campo Valore Master.
U Premere il tasto ENTER
U Premere il softkey SI per calibrare il riferimento di misura
Accanto al valore attuale viene visualizzato un punto verde ad indicare
la calibrazione del punto di riferimento.

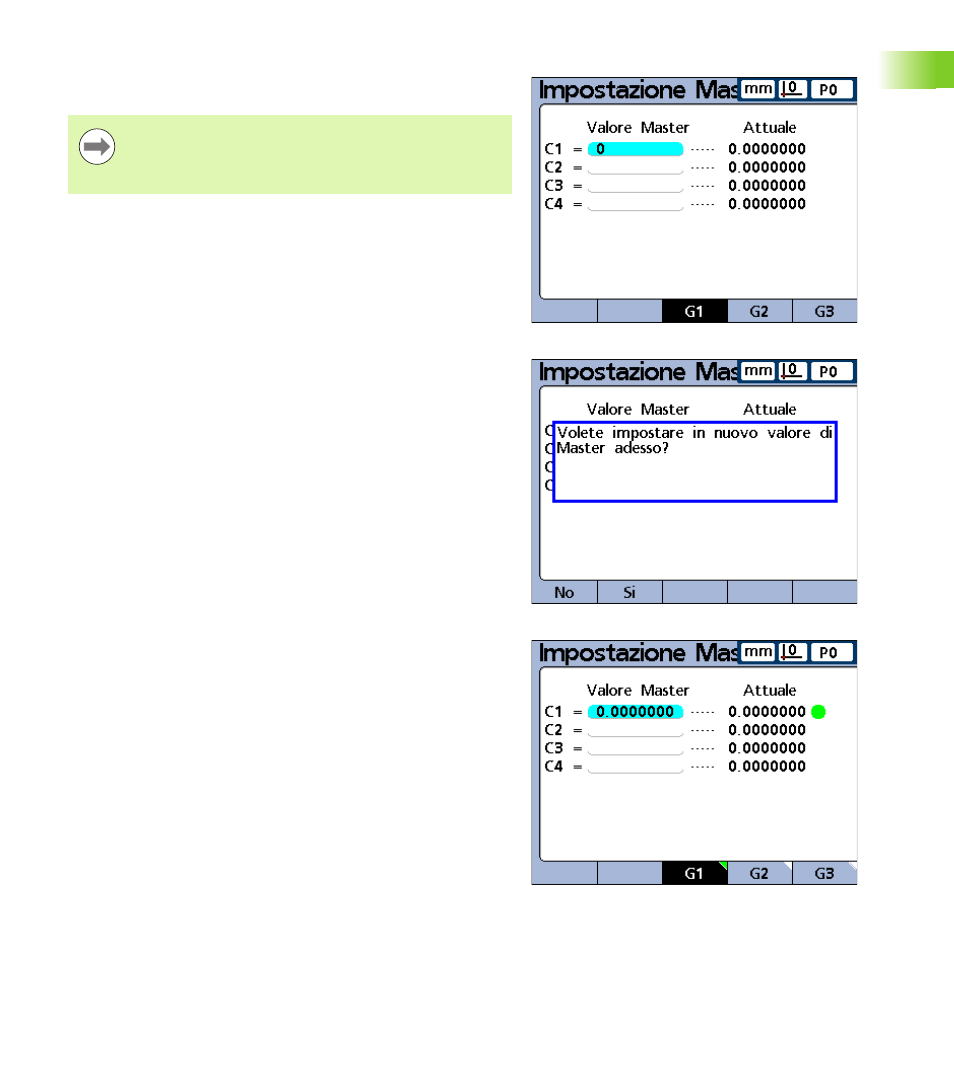

Canale 1 selezionato. Valore di riferimento di 0.
Premere il softkey SI
Canale 1 calibrato.
L'opzione Cal. Globale deve essere impostata su Media
nella videata di configurazione Master per eseguire la
calibrazione di un punto encoder singolo. Vedere "Videata
di configurazione Master" a pagina 111.
