80 2 Installazione e specifiche
2.3 Configur
azione del sof
tw
a
re
Videata di configurazione Formato
La videata di configurazione Formato contiene campi per specificare il
formato del display e la risoluzione per le dimensioni del pezzo
attualmente selezionato. È anche possibile selezionare tipi di misura di
raggio e diametro.
Indicazione di una dimensione
U Evidenziare il campo Dimensione
U Premere il softkey DEC o INC per selezionare la dimensione
desiderata
U Premere il tasto ENTER
Indicazione di raggio o diametro
Le misurazioni di raggio o diametro possono essere specificate per
pezzi cilindrici e sferici o pezzi con superfici curve. Se si specificano
misurazioni di raggio o diametro, il simbolo corrispondente è
visualizzato accanto alla dimensioni associata sulla videata DRO.
La visualizzazione può essere commutata tra Raggio e Diametro in
seguito dalla videata base utilizzando il menu Extra. La commutazione
della modalità di visualizzazione consente di cambiarla fino allo
spegnimento del sistema e alla sua riaccensione. La modalità di
visualizzazione di default all'accensione del visualizzatore ND 2100G è
specificata nella videata di configurazione Formato.
Indicazione di raggio o diametro
U Evidenziare il campo Tipo Rag/Dia
U Premere il softkey RAGGIO o DIAM. per specificare il tipo di
misurazione di raggio o diametro
U Premere il tasto ENTER

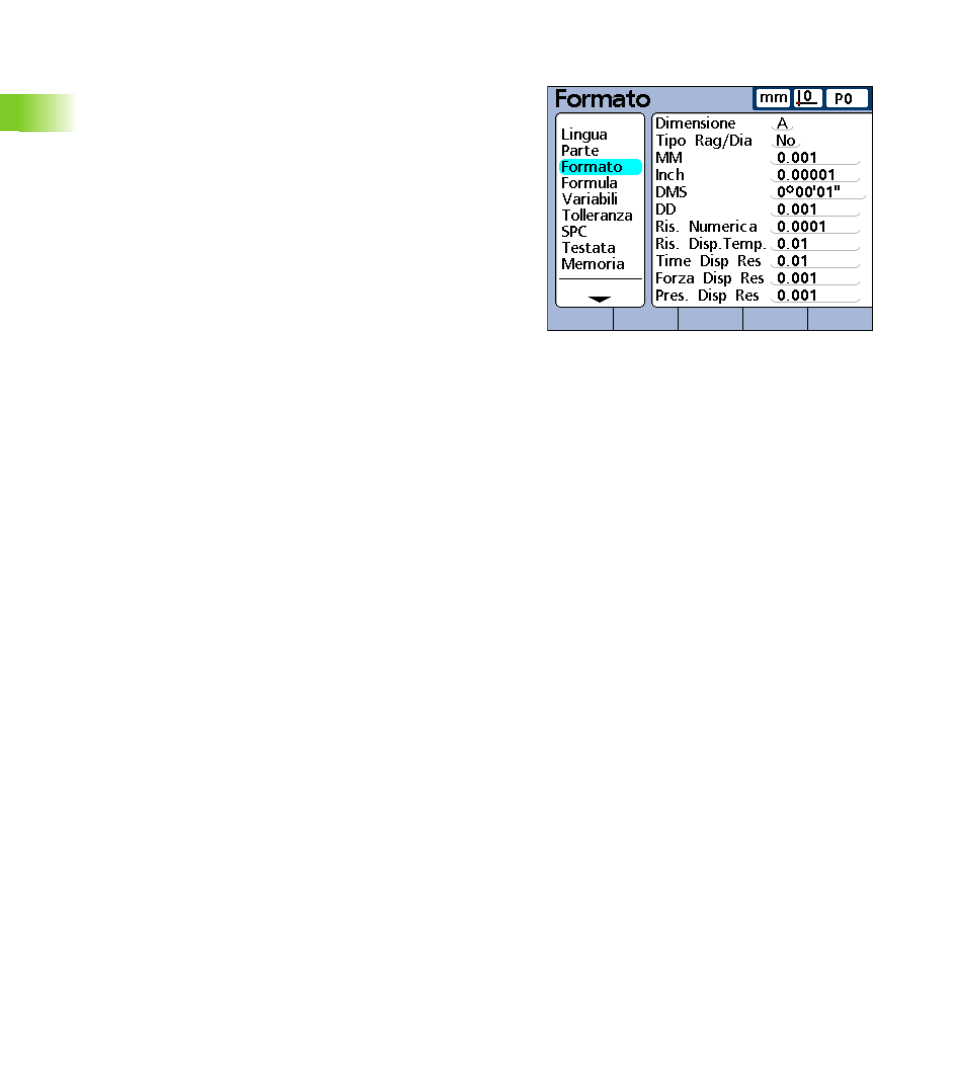

Videata di configurazione Formato.
