18 1 Funzionamento
1
.1 P
a
nor
amica del visualizzat
o
re
di quot
e ND
21
0
0

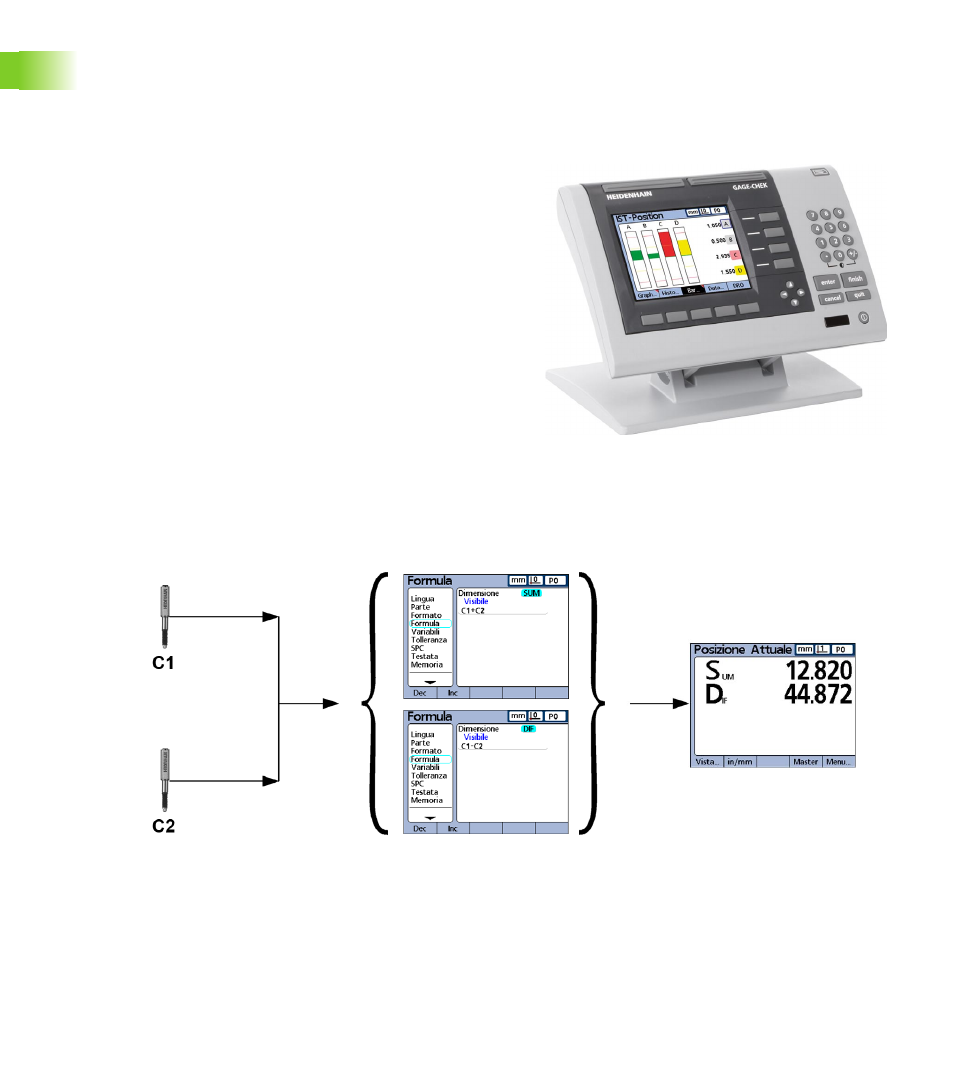

G 1.1 Panoramica del visualizzatore
di quote ND 2100G
Panoramica
Il sofisticato visualizzatore di quote ND 2100G è indicato per
l'esecuzione di misurazioni singole o multiple con sonde a livelli
estremamente elevati di precisione e accuratezza. I controlli
dimensionali dei componenti vengono eseguiti utilizzando encoder o
trasduttori nell'ambito di attività di produzione in-line o controllo qualità
finale. Le misurazioni vengono eseguite sotto la supervisione
dell'operatore o sono di tipo semiautomatico ed effettuate in
combinazione con un sistema fisso.
Il visualizzatore di quote ND 2100G è configurato di fabbrica per
supportare
„ uno, quattro oppure otto canali di ingresso o
„ fino a 16 canali di ingresso RS-232 multipli o
„ combinazioni di ingressi singoli o canali RS-232 per un totale di max
16 canali
Gli ingressi dei canali possono essere combinati a livello algebrico e
processati da potenti formule matematiche e di controllo al fine di
visualizzare dimensioni quali planarità, volume ed eccentricità. Le
formule sono create nell'ambito della configurazione del visualizzatore
ND 2100G utilizzando il controllo costante a video e le funzioni
matematiche.
C1=28.846 mm Som=C1+C2 Som=12.820
C2=-16.026 mm Dif=C1-C2 Dif=44.872
Gli ingressi dei canali sono processati mediante formule per visualizzare le dimensioni.
