ND 2100G GAGE-CHEK 65
2.2 Installazione dell'har
dw
ar
e
Collegamento degli ingressi dei canali
I dispositivi di ingresso dei canali sono collegati ai connettori di
interfaccia standard o alla porta RS-232 sul retro del visualizzatore
ND 2100G. Molte interfacce dei dispositivi sono disponibili per
adattarsi alla grande varietà di encoder e trasduttori che possono
essere impiegati con il visualizzatore ND 2100G. Il numero e il tipo di
connettore degli ingressi dei canali varia in funzione dell'applicazione.
Sono qui illustrati a titolo di esempio quattro connettori di interfaccia
standard.
Collegare bene i dispositivi di ingresso dei canali ai relativi connettori.
Il numero del canale è indicato accanto ad ogni connettore.
I dispositivi degli ingressi dei canali devono essere configurati
utilizzando la videata di configurazione Encoders. Vedere "Videata di
configurazione Encoders" a pagina 99
I sistemi possono essere configurati di fabbrica al fine di supportare
una combinazione di dispositivi di ingresso collegati in rete RS-232 a
canale singolo e multiplo.
Queste configurazioni possono includere una delle seguenti opzioni:
„ 1, 4 o 8 canali di ingresso
„ fino a 16 canali di ingresso RS-232 multipli
„ combinazione di ingressi singoli o canali RS-232 per un totale di max
16 canali
Collegamento dei cavi di ingresso dei canali
U Verificare che l'alimentazione del visualizzatore ND 2100G sia
disinserita.
U Collegare bene gli ingressi dei canali ai relativi connettori. Se i
connettori presentano viti di montaggio, non serrarle
eccessivamente.

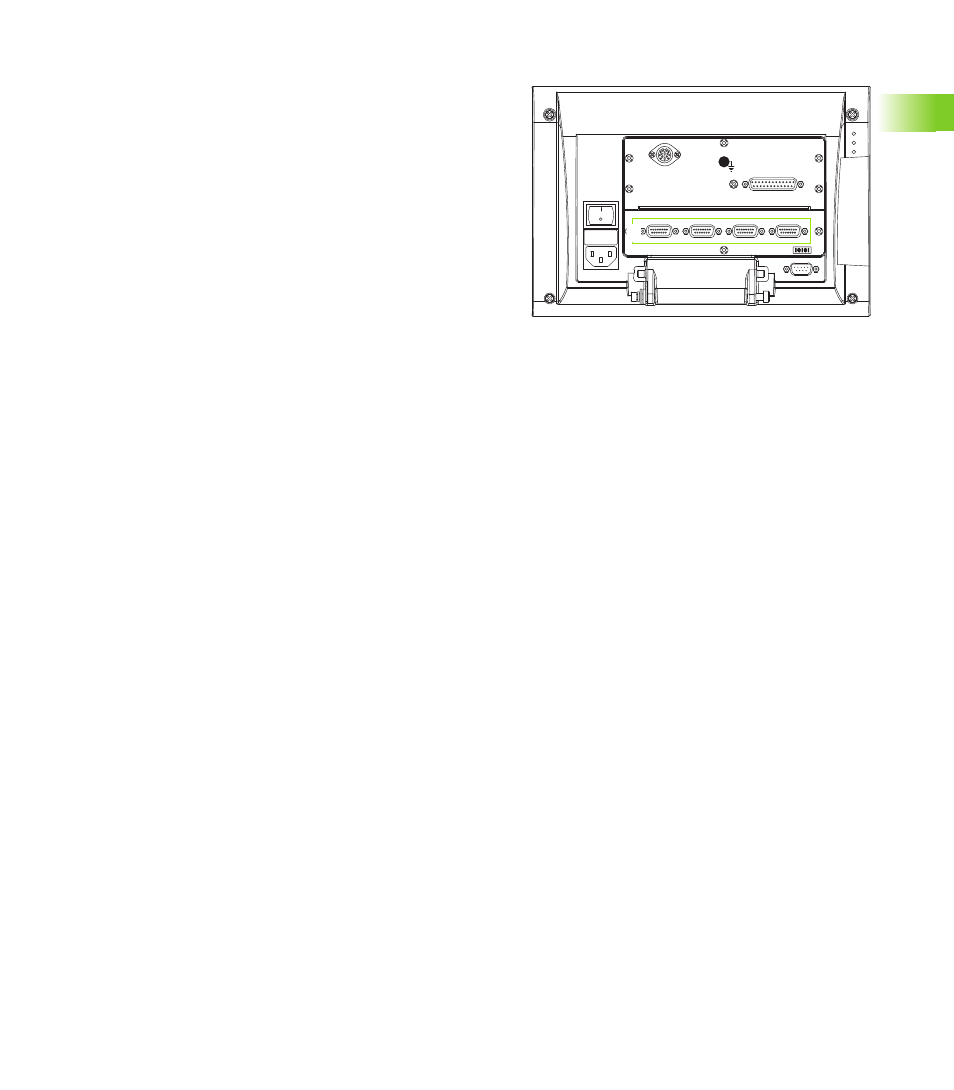

Connettori degli ingressi dei canali.
1
1 Connettori degli ingressi dei canali
