ND 2100G GAGE-CHEK 109
2.3 Configur
azione del sof
tw
a
re
Interfaccia encoder EnDat 2.2
Quando gli encoder EnDat 2.2 sono collegati agli ingressi dei canali, è
possibile accedere a informazioni, diagnostica, errori e warning
attraverso la videata di configurazione Encoders.

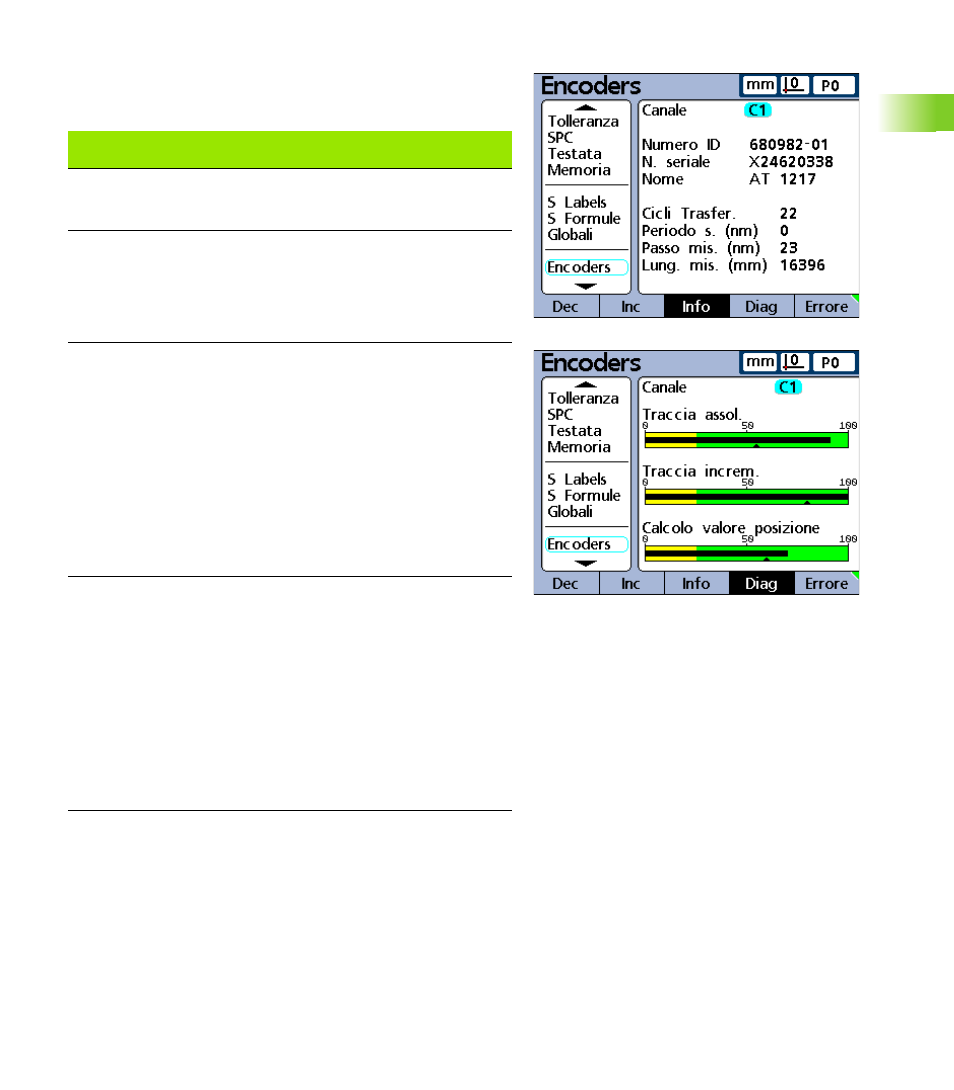

Videata informativa EnDat.
Videata diagnostica EnDat.
Informazion
i EnDat
Descrizione
Info Visualizza numero ID, numero seriale, nome, cicli di
trasferimento, periodi del segnale, passi di misura,
corsa utile e rivoluzioni massime.
Diag Mostra le capacità funzionali dell'encoder:
„ Traccia assol.
„ Traccia increm.
„ Calcolo valore posizione
Errore Visualizza gli errori che possono verificarsi per un
determinato tipo di encoder collegato e mostra se
si sono verificati errori.
Un quadrato colorato pieno dopo il relativo errore
indica lo stato:
„ grigio significa che l'errore non si verifica
sull'encoder collegato
„ verde significa che l'errore può verificarsi
sull'encoder collegato e che non si è ancora
verificato alcun errore
„ rosso segnala che si è verificato un errore
All. Visualizza i warning che possono essere generati
dall'encoder collegato e controlla se è stato
generato uno qualsiasi di tali warning.
Un quadrato colorato pieno dopo il relativo warning
indica lo stato:
„ grigio significa che il warning non è stato
generato dall'encoder collegato
„ verde significa che il warning può essere
generato dall'encoder collegato e che non è
stato ancora generato alcun warning
„ rosso segnala che è stato generato un warning
