Test delle formule prima dell'uso
Testare sempre accuratamente le formule per conferma il loro corretto
funzionamento prima di utilizzarle per il controllo.

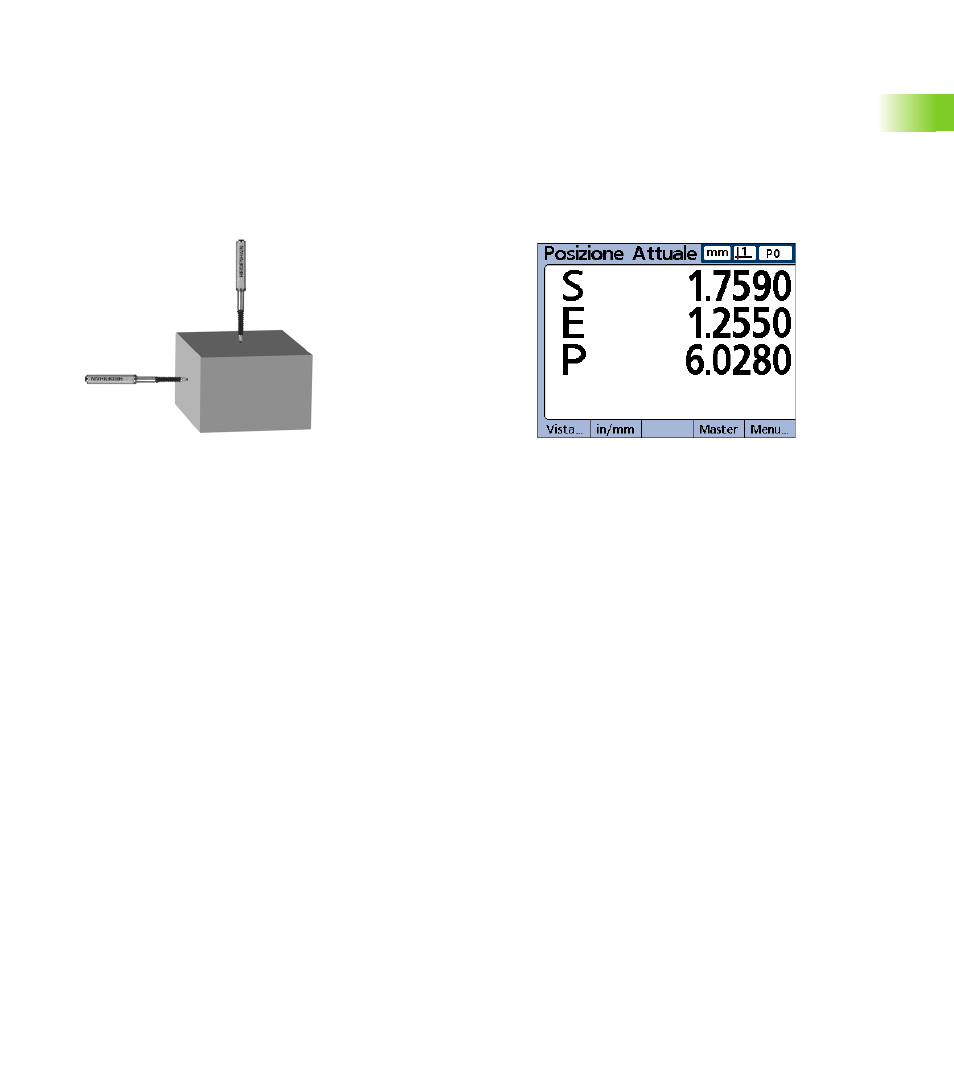

Nell'esempio gli encoder del visualizzatore ND 2100G sono posizionati
contro il lato e all'estremità del blocco rettangolare. La videata DRO
visualizza una dimensione del lato di 1.759 mm e una dimensione
dell'estremità di 1.255 mm. Il perimetro risultante viene calcolato in
6.028 mm, che è corretto e conferma che le formule sono pronte
all'uso.
Formule lunghe
È possibile inserire formule complesse che richiedono di più di una
singola riga di formula. Quando le formule eccedono una singola riga,
continuano in quelle successive. È raro che una singola formula non
possa essere visualizzata in una singola videata. Tuttavia, se una
formula non può essere visualizzata in una singola videata, è possibile
scorrere il testo utilizzando i tasti FRECCIA SU o FRECCIA GIÙ.
Cancellazione di elementi di formule
Gli elementi indesiderati delle formule possono essere cancellati dalla
riga.
Cancellazione di elementi di formule
U Utilizzare i tasti freccia per posizionare il cursore direttamente a
destra dell'elemento della formula da cancellare nella riga
U Premere il tasto CANCEL. Questa operazione cancella la funzione
immediatamente a sinistra del cursore
U Ripetere queste operazioni fino a cancellare tutti gli elementi
desiderati della formula
S, ch 1
E, ch 2
P=2*(C1+C2)
6.028=2*(1.759+1.255)
Le formule sono OK
