30 1 Funzionamento
1
.4 V
ideat
e e menu LCD

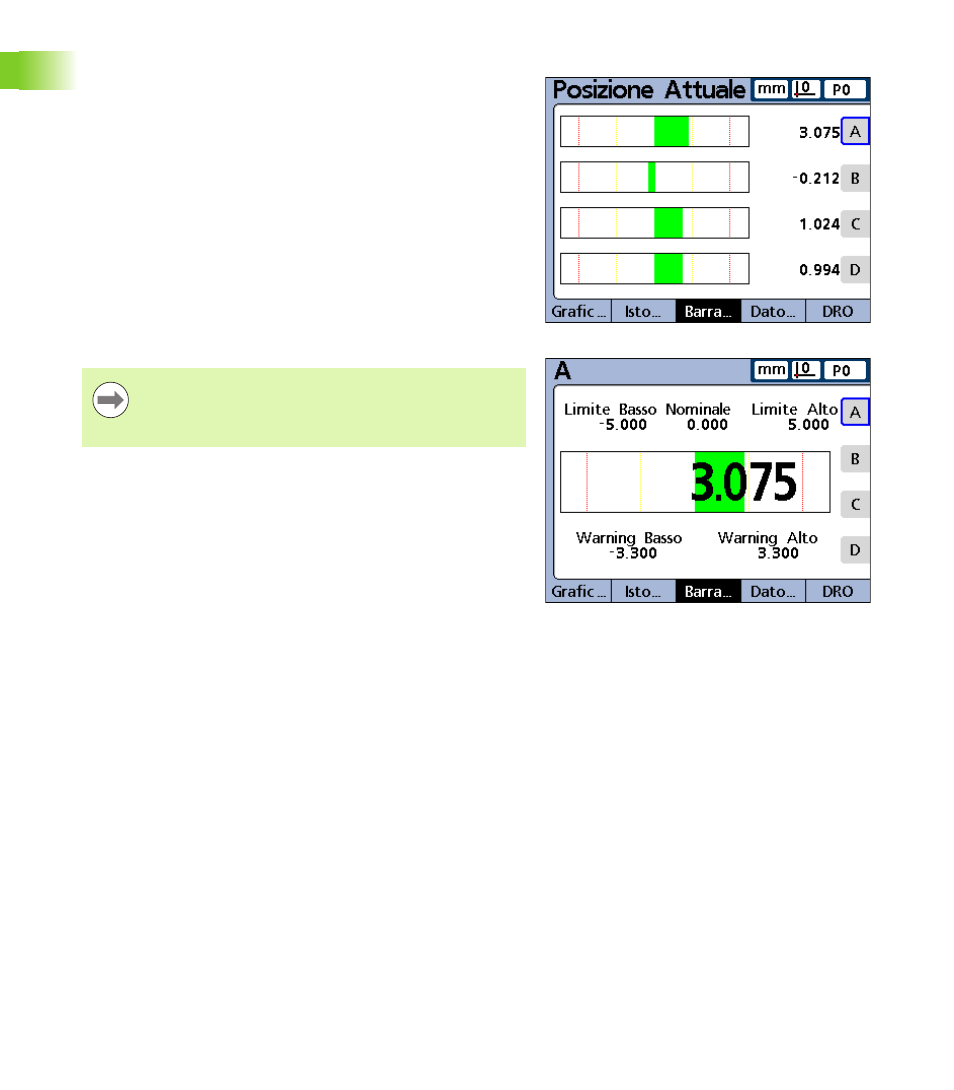

Visualizzazioni a barre o a indice della posizione attuale
Le videate a barre e a indice forniscono visualizzazioni grafiche delle
posizioni attuali per un massimo di 16 dimensioni. La videata a barre di
default può essere configurata per visualizzare le barre dei valori attuali
in orizzontale o verticale utilizzando la videata di configurazione
Display.
Le visualizzazioni a barre di dimensioni multiple rappresentano le
posizioni attuali. Le visualizzazioni a barre di dimensioni singole
includono la posizione attuale, il valore nominale e i valori limite e di
warning alto e basso.
Premere il softkey BAR... per modificare il numero di barre
rappresentate sullo schermo. Premere un softkey dimensionale per
visualizzare la barra di una singola dimensione.
La visualizzazione può essere impostata nella videata di configurazione
per includere un indice in aggiunta alle barre. Se è disponibile anche la
visualizzazione a indice, premere il softkey BAR... per passare dalle
barre all'indice e viceversa.
Grafici a barre per sottogruppi di uno.
La visualizzazione di una dimensione singola può essere
configurata per essere una barra o un indice ma non è
possibile passare da una barra singola a un indice singolo
e viceversa.
