ND 2100G GAGE-CHEK 49
1
.5 I
s
tr
uz
ioni
ope
rativ
e
Definizione di un riferimento dimensionale
temporaneo
La definizione di un riferimento dimensionale temporaneo è utile
quando si desidera eseguire rapide misurazioni punto a punto. Il
riferimento temporaneo viene applicato soltanto alla dimensione
associata e soltanto al pezzo attuale. Ad esempio, un riferimento
definito per dimensione A e numero pezzo 0 non viene applicato ad
alcuna dimensione o ad alcun altro pezzo che potrebbe includere la
loro stessa dimensione A.
I riferimenti dimensionali temporanei possono essere definiti per
encoder e trasduttori. Siccome soltanto un punto è utilizzato come
riferimento, la risoluzione del trasduttore rimane invariata.
I riferimenti dimensionali possono essere azzerati o predefiniti a valori
specifici.
Azzeramento di un riferimento dimensionale
Le dimensioni possono essere azzerate in qualsiasi momento
utilizzando la funzione Origine/Zero. Il riferimento zero è temporaneo
nel senso che utilizza l'origine incrementale D1 e non ha alcun effetto
sull'origine assoluta D0.
Azzeramento di una dimensione
U Premere il softkey MENU...
U Premere il softkey ORIGINE
U Premere il softkey ZERO... I softkey rappresentati in basso sullo
schermo vengono definiti al fine di supportare l'azzeramento
specifico o di tutte le dimensioni.
U Utilizzare i tasti freccia a destra e a sinistra per scorrere le dimensioni
se sono definite più dimensioni dei softkey del visualizzatore ND
2100G.
U Premere il tasto ZERO per azzerare la dimensione corrispondente

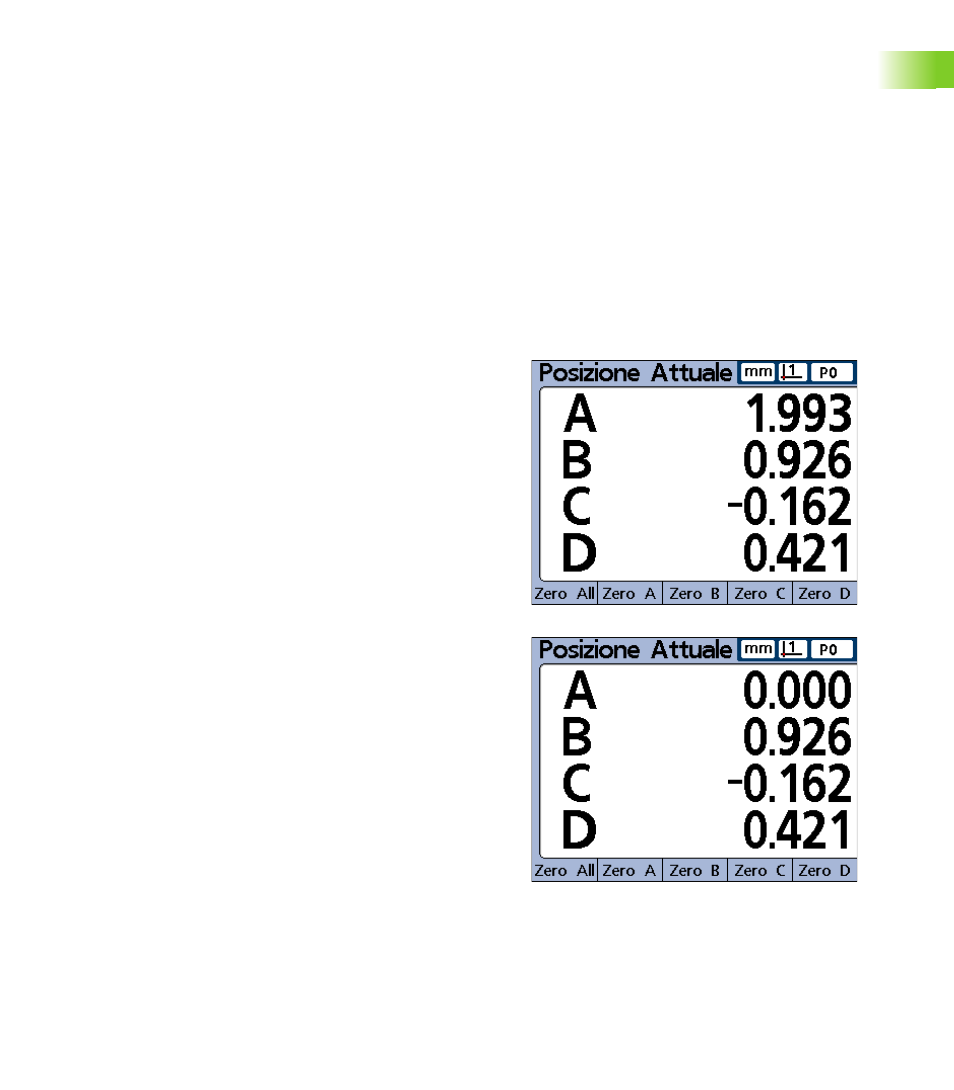

Dimensione A prima dell'azzeramento.
Dimensione A azzerata.
