234 2 Installazione e specifiche
2.4 F
o
rm
ule

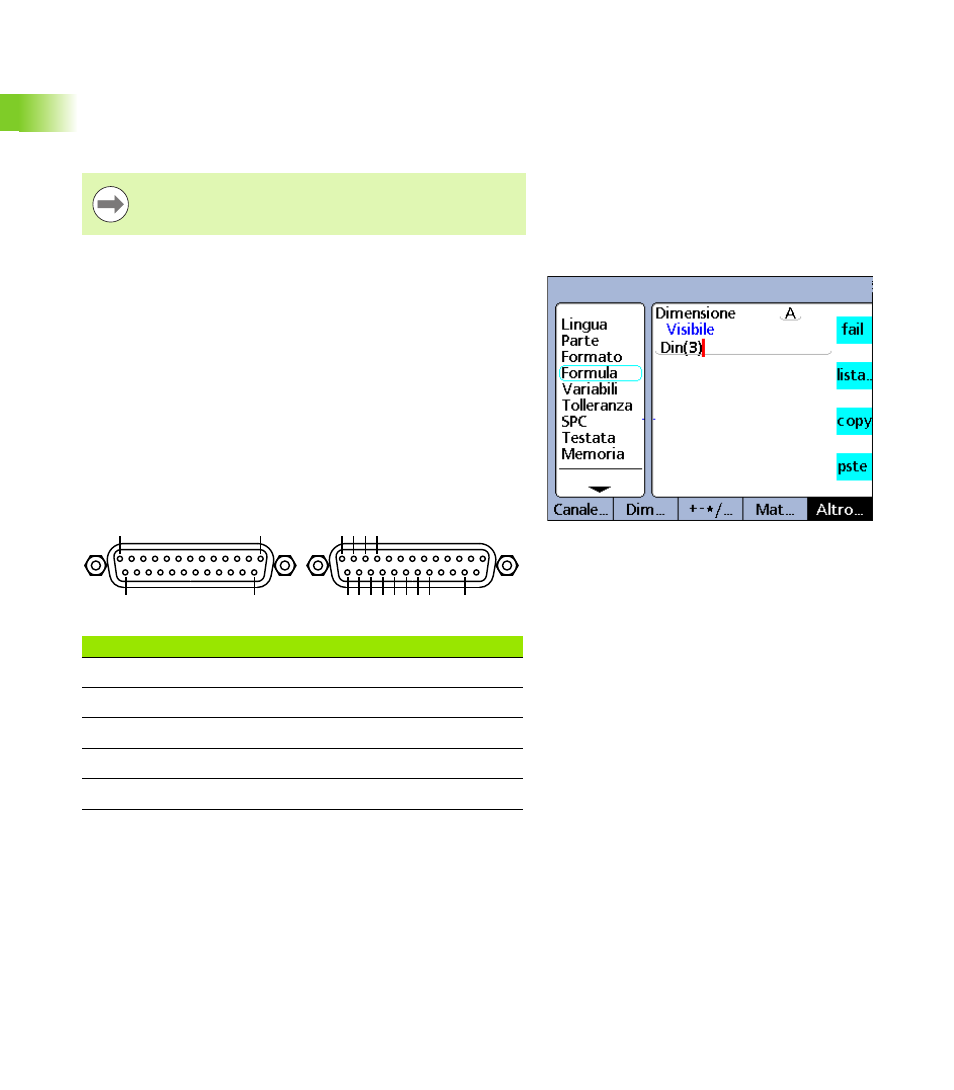

Funzioni Din e DinBin
La porta parallela primaria è configurata come porta I/O (Input/Output)
per dati generici e non supporta le stampanti parallele.
Il visualizzatore ND 2100G utilizza 5 pin del connettore della porta
parallela come ingressi illustrati sotto. Gli ingressi supportano soltanto
livelli logici TTL da 5 volt.
Din
Inserire la funzione Din per leggere il livello logico di un singolo pin di
ingresso della porta parallela o range di pin della porta parallela. Il livello
logico da un pin singolo può essere utilizzato in una formula
dimensionale oppure si può impiegare l'equivalente decimale dei valori
binari da un range di pin.
Inserimento della funzione Din
U Premere il softkey ALTRO...
U Premere il tasto XTRA
U Utilizzare i tasti freccia per evidenziare Din
U Premere il tasto ENTER
I pin Din del connettore della porta parallela sono numerati da 1 a 5. I
livelli logici si riferiscono alla terra sui pin da 18 a 25.
Le caratteristiche elettriche della porta parallela sono
descritte nella sezione Specifiche del presente capitolo
Funzione Din.
Din Pin parallelo
1 15
2 13
3 12
4 11
5 10
Pin 13 Pin 1
Pin 25 Pin 14
Din 2 3 4 5
Din 1 Terra Riferimento
