ND 2100G GAGE-CHEK 265
2.4 F
o
rm
ule
Ogni volta che il valore del canale di riferimento aumenta o diminuisce
dell'incremento specificato (inc), la scansione di tutti i canali di
ingresso viene raccolta e memorizzata nel buffer temporaneo. La
scansione dei canali in ingresso continua in questo modo ad ogni
nuovo incremento fino a raccogliere la profondità specificata di
scansione (dp).
I valori dei canali di riferimento tra incrementi sono irrilevanti per il
processo per il periodo in cui i valori superano gli incrementi in una
direzione.
La funzione Scan viene interrotta se l'intervallo di timeout (to) trascorre
prima che della raccolta della profondità specificata delle scansioni.
Se la profondità specificata di scansioni è stata raccolta, i dati dei canali
vengono immediatamente riprodotti e visualizzati nella videata DRO
nell'ordine in cui sono stati sottoposti a scansione. Un playback event
viene generato ogni volta che un record viene riprodotto. Questo
playback event è utilizzato in combinazione alla funzione OnEvent per
inserire i dati sottoposti a scansione nel database ND 2100G, includere
i dati nelle formule o inviare i dati a un computer. Una funzione Rst Din
deve essere eseguita per cancellare il buffer prima che la funzione
Scan possa essere utilizzata di nuovo.

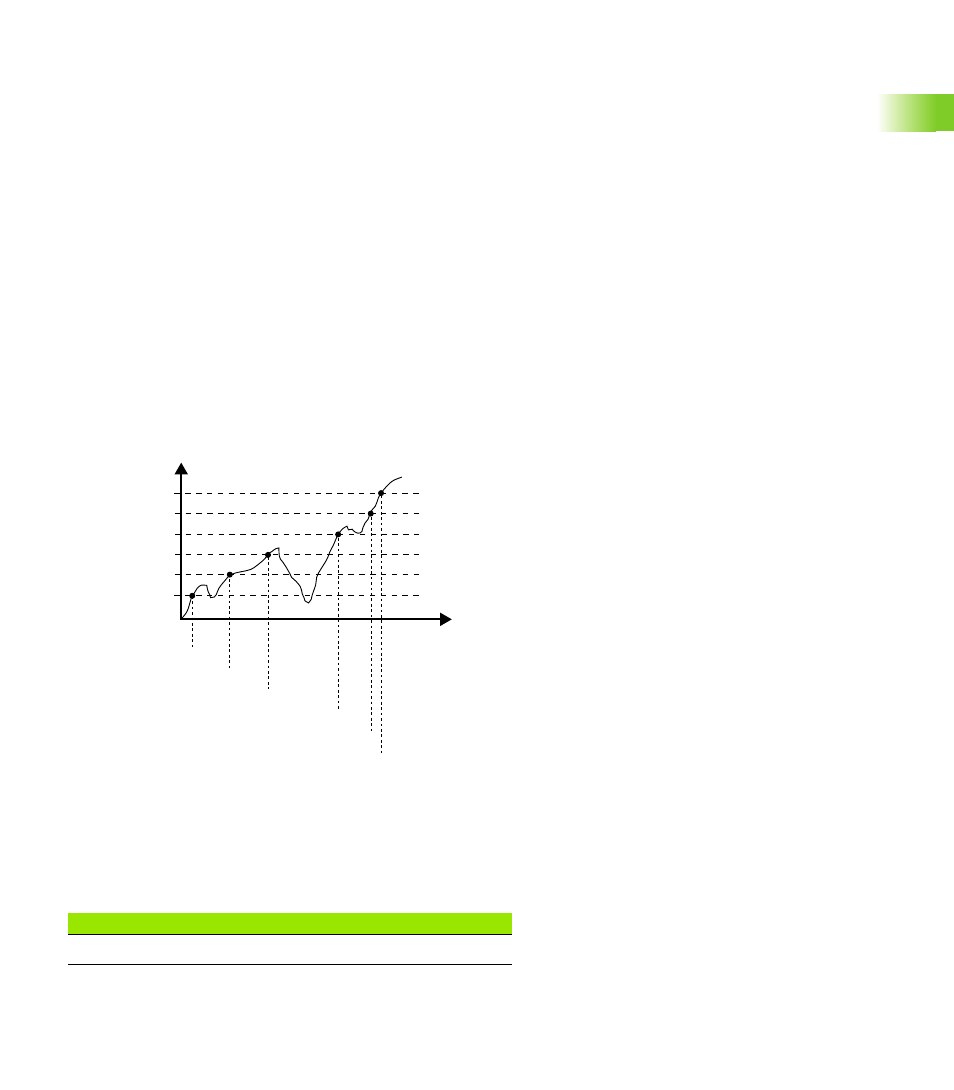

Scansione dei canali di ingresso
La funzione Scan è generalmente inclusa in un'altra funzione come
operazione da eseguire in risposta a una condizione o un evento.
Numero di
scansioni del
canale di
ingresso
(profondità)
Valore del
canale di
riferimento
Incremento (sp) #5
Incremento (sp) #4
Incremento (sp) #3
Incremento (sp) #2
Incremento (sp) #1
Valore iniziale (st)
Tutti i valori dei canali
memorizzati
Tutti i valori dei canali memorizzati
Tutti i valori dei canali memorizzati
Tutti i valori dei canali memorizzati
Tutti i valori dei canali memorizzati
Tutti i valori dei canali memorizzati e profondità di scansione
raggiunta. La scansione finisce e la riproduzione inizia
Sintassi della funzione Scan all'interno di un'altra funzione
H1 = funzione(Scan(ch, st, inc, dp, to))
