184 2 Installazione e specifiche
2.4 F
o
rm
ule
Le funzioni dei canali possono assegnare unità di misura per valori
lineari, angolari o termici o possono essere numeriche (non unità di
misura). Le unità di misura possono essere assegnate da supervisor
utilizzando la videata di configurazione Encoders.
Le funzioni dei canali utilizzate come variabili nelle formule possono:
„ derivare direttamente dagli ingressi dei canali
„ essere di livello regolato e calibrato dalla funzione Master o
correzione errori
„ fornire unità di misura lineari, angolari o termiche
Inserire le funzioni dei canali nelle formule per includere valori dei
canali nelle dimensioni.

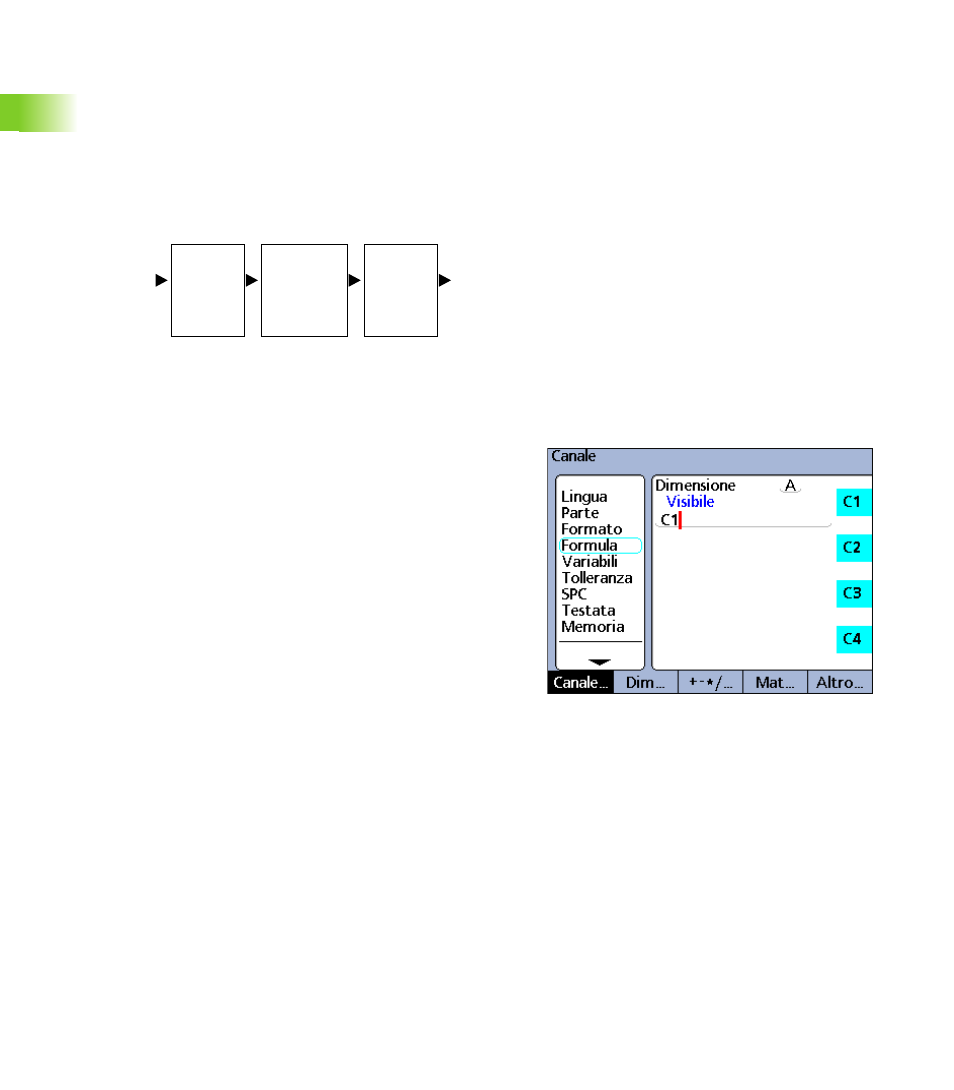

Inserimento di un canale in una formula
U Premere il softkey CANALE...
U Premere il tasto della dimensione del canale che si desidera inserire
I valori dei canali possono essere assegnati direttamente rendendo
una dimensione equivalente alla funzione del canale o possono essere
impiegati in calcoli come illustrato di seguito.:
Ingresso
canale Fun-
zione
Master Corre-
zione
errore
(SLEC,
LEC) Unità di
misura Fun-
zione
Canale
Gli ingressi dei canali vengono processati prima di diventare funzioni
utilizzate nelle formule.
Funzione del canale assegnata direttamente.
Esempio 1: assegnazione diretta.
A=C1
Esempio 2: impiego nel calcolo.
A = (Pi*(C1exp2))/4
dove:
A = area
C1 = diametro del cerchio
