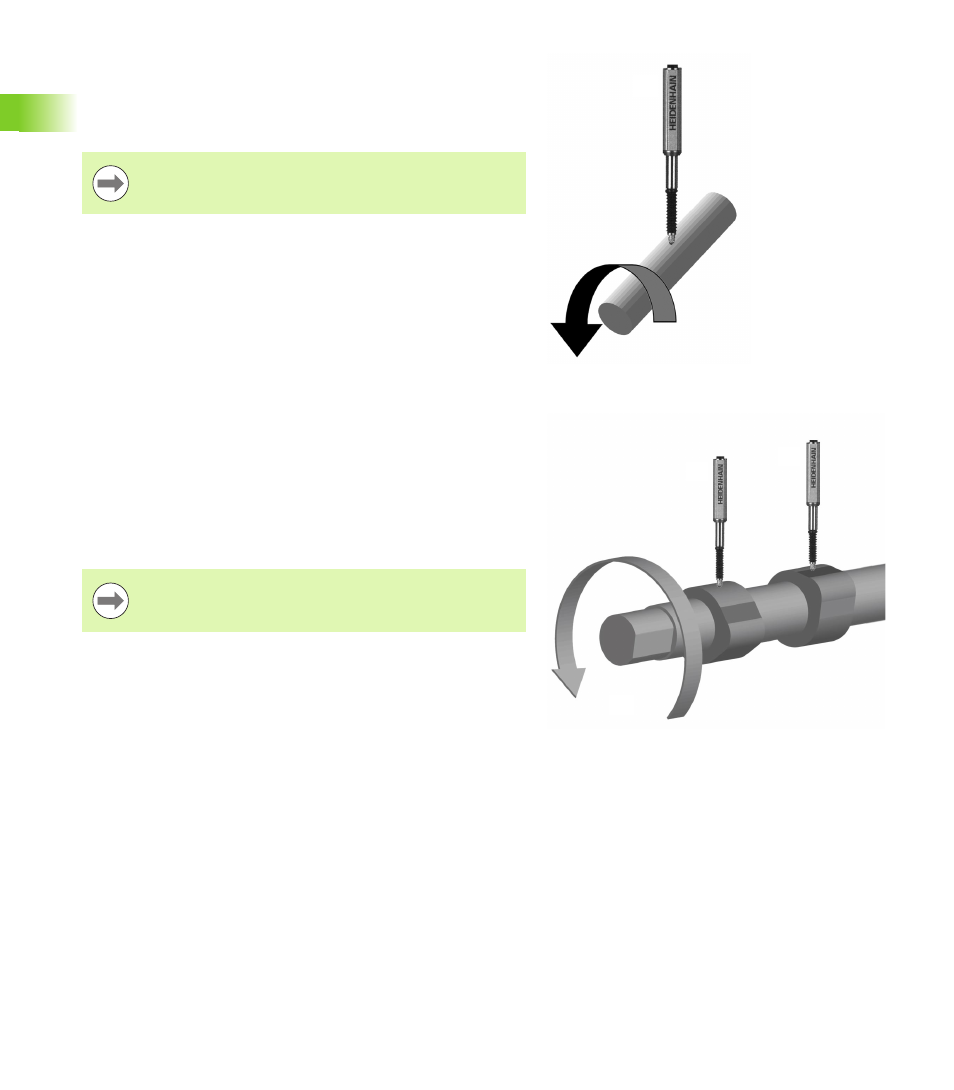

In questo esempio, l'eccentricità di un albero è determinata dalla
rotazione dell'albero, dalla misurazione dinamica dei diametri minimo
e massimo dell'albero e dalla sottrazione del diametro minimo dal
diametro massimo.
R = dmx(C1)-dmn(C1)
In un altro esempio, l'angolo tra i punti alti di due camme è
determinato dalla rotazione dell'albero a camme, dalla misurazione
dinamica dell'angolo di rotazione di ciascun minimo della camma e
dalla sottrazione dell'angolo più piccolo da quello più grande.
L'encoder C1 misura la camma 1, l'encoder C2 misura la camma 2 e
l'encoder rotativo C3 misura l'angolo rotativo dell'albero a camme
durante la rotazione.
A = dmx(C2,C3)-dmx(C1,C3)
C1
La funzione Rst Din illustrata a pagina 249 deve essere
impiegata per cancellare i campioni esistenti prima di
utilizzare le funzioni dmn e dmx.
C1
C2
C3
La funzione Rst Din illustrata a pagina 249 deve essere
impiegata per cancellare i campioni esistenti prima di
utilizzare le funzioni dmn e dmx.
