Se la funzione Fast3 viene completata con successo, i set memorizzati
dei valori di ingresso dei canali vengono processati dalle formule
dimensionali del visualizzatore ND 2100G nell'ordine in cui sono stati
raccolti. I risultati delle formule sono quindi salvati nel database del
visualizzatore ND 2100G. Durante l'esecuzione delle formule viene
visualizzata la percentuale di completamento. Siccome le formule
devono raccogliere e processare fino a 50.000 set di valori di ingresso
dei canali, potrebbe essere richiesto un periodo di tempo
considerevole per completare il processo.
Accesso alla funzione Fast3
U Premere il softkey MENU...
U Premere il softkey EXTRA
U Utilizzare i tasti freccia per evidenziare Fast3
U Premere il tasto ENTER.
Vengono quindi richieste le seguenti immissioni.
U Inserire un limite superiore per asse Y (canale 2)
U Inserire un limite inferiore per asse Y (canale 2)
U Inserire un incremento di cattura per asse X (canale 1)
U Inserire il fattore di risoluzione per asse X (canale 1) (questo è un
multiplo della risoluzione di scala)
Una volta inseriti questi parametri, la funzione Fast3 inizia a leggere i
valori di ingresso per i canali 1 e 2.
Funzioni del menu Setup
I parametri operativi e le formule del visualizzatore ND 2100G che
definiscono i valori dimensionali vengono inseriti nel sistema dalle
videate del menu Setup.
Non è ammessa alcuna interazione da parte dell'operatore
in quanto i valori processori dalle formule dopo la raccolta
dati di Fast3 sono contenuti nel supporto di memoria. Per
questa ragione le funzioni che richiedono l'interazione
dell'operatore quali la funzione Ask devono essere evitate
nelle formule quando si utilizza la funzione del menu Extra
Fast3.
Se si preme qualsiasi tasto durante l'elaborazione delle
formule da parte del visualizzatore ND 2100G, i restanti
valori di ingresso dei canali vengono cancellati dalla
memoria e l'elaborazione delle formule viene interrotta.

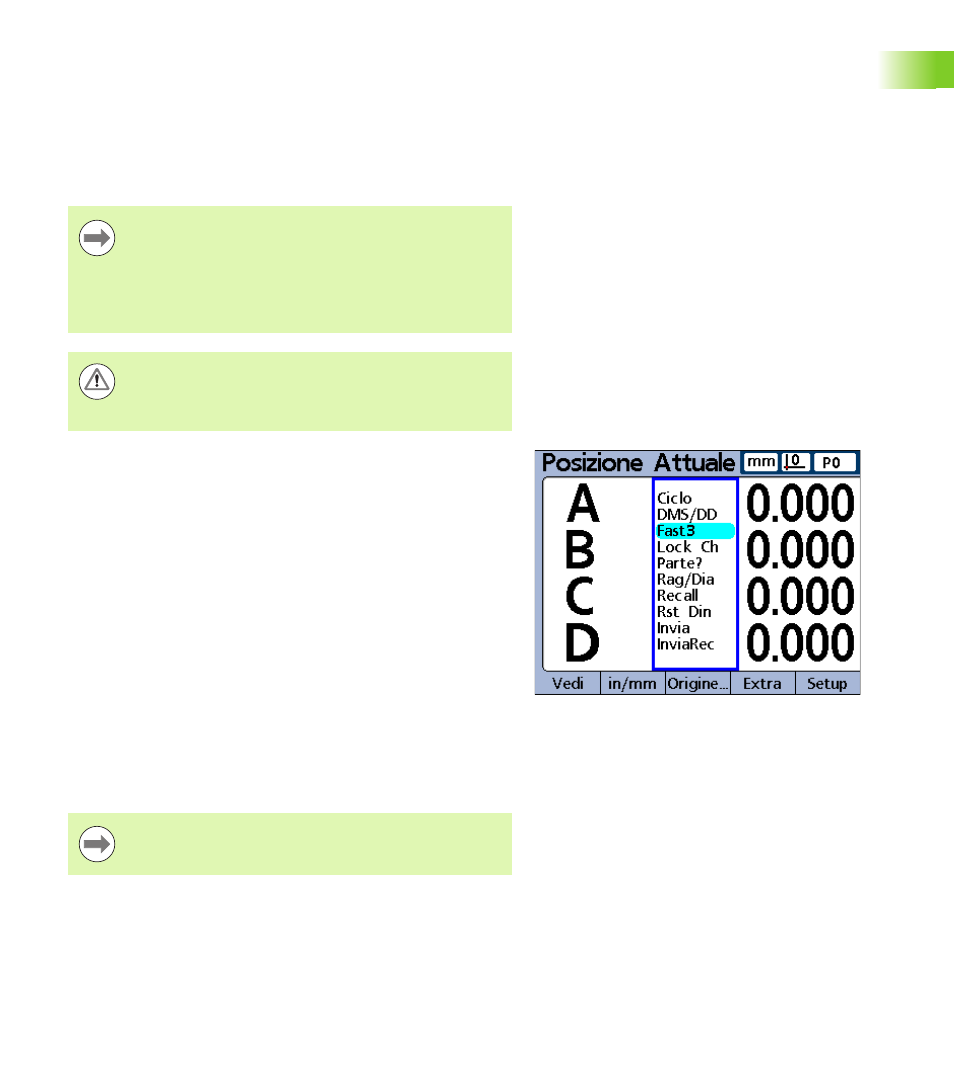

Funzione FAST3 evidenziata.
Le funzioni e le formule del menu Setup sono illustrate nel
capitolo 2: Installazione, configurazione e specifiche.
