68 4 Programmazione: Generalità, File dati, Inserimento programma, Elettroerosione, Tabelle di erosione
4.7 P
ar
ametr
i di er
osione
nella T
abe
lla di er
osione

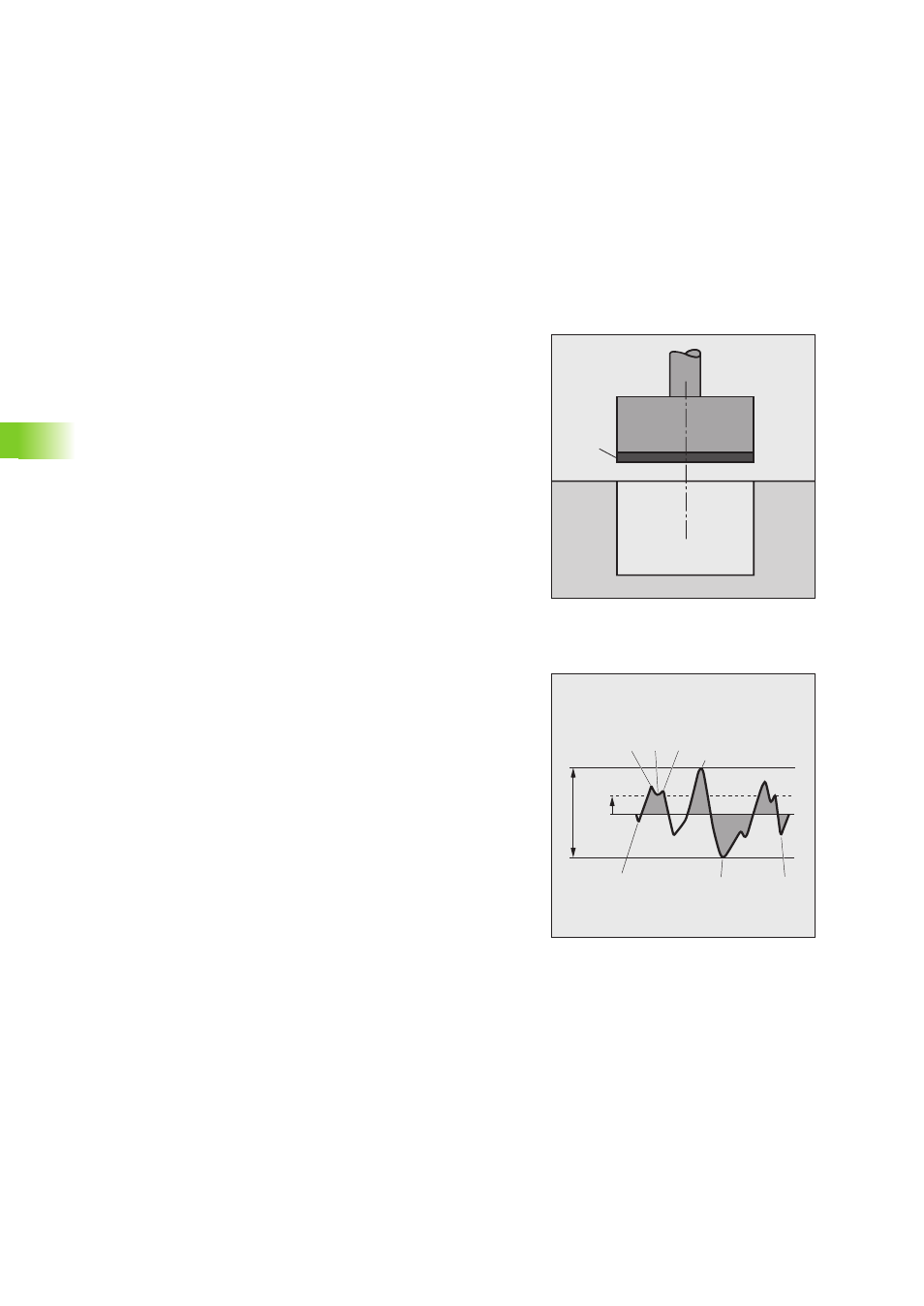

Usura WR
L’usura WR rappresenta il rapporto tra l’asportazione sull’elettrodo
(Ve) e l’asportazione sul pezzo (Vw).
WR = Ve / Vw • 100 %
L'usura WR dell'elettrodo per le singole lavorazioni e combinazioni di
materiale può essere rilevata dalla tabella degli elettrodi.
Rugosità superficiale RA
La rugosità superficiale RA è la misura che indica la qualità della
lavorazione. Una superficie lavorata non è mai completamente
assolutamente piana; essa presenterà sempre piccoli rialzi e incavi.
Rugosità massima R
max
La rugosità massima R
max
corrisponde alla "differenza di altezza" tra il
rialzo massimo e l'incavo più profondo.
La rugosità massima R
max
risulta anche dalla larghezza del gap
diametrale 2G e dalla sottodimensione minima UNS:
R
max
= 0,5 • ( UNS – 2G )
Determinazione della rugosità superficiale RA secondo VDI 3400
1 Determinare la mezzeria rispetto a R
max
2 Misurare, partendo dalla mezzeria, tutti i rialzi e tutti gli incavi
3 Sommare i valori misurati e dividere il risultato per il numero delle
misurazioni. Il risultato è RA in [µm]
Ve
Vw
Rmax
RA
R2 R3 R4
min Rn R1
max
