13.2 Piedinatura del connettore e
cavo di collegamento per le
interfacce dati

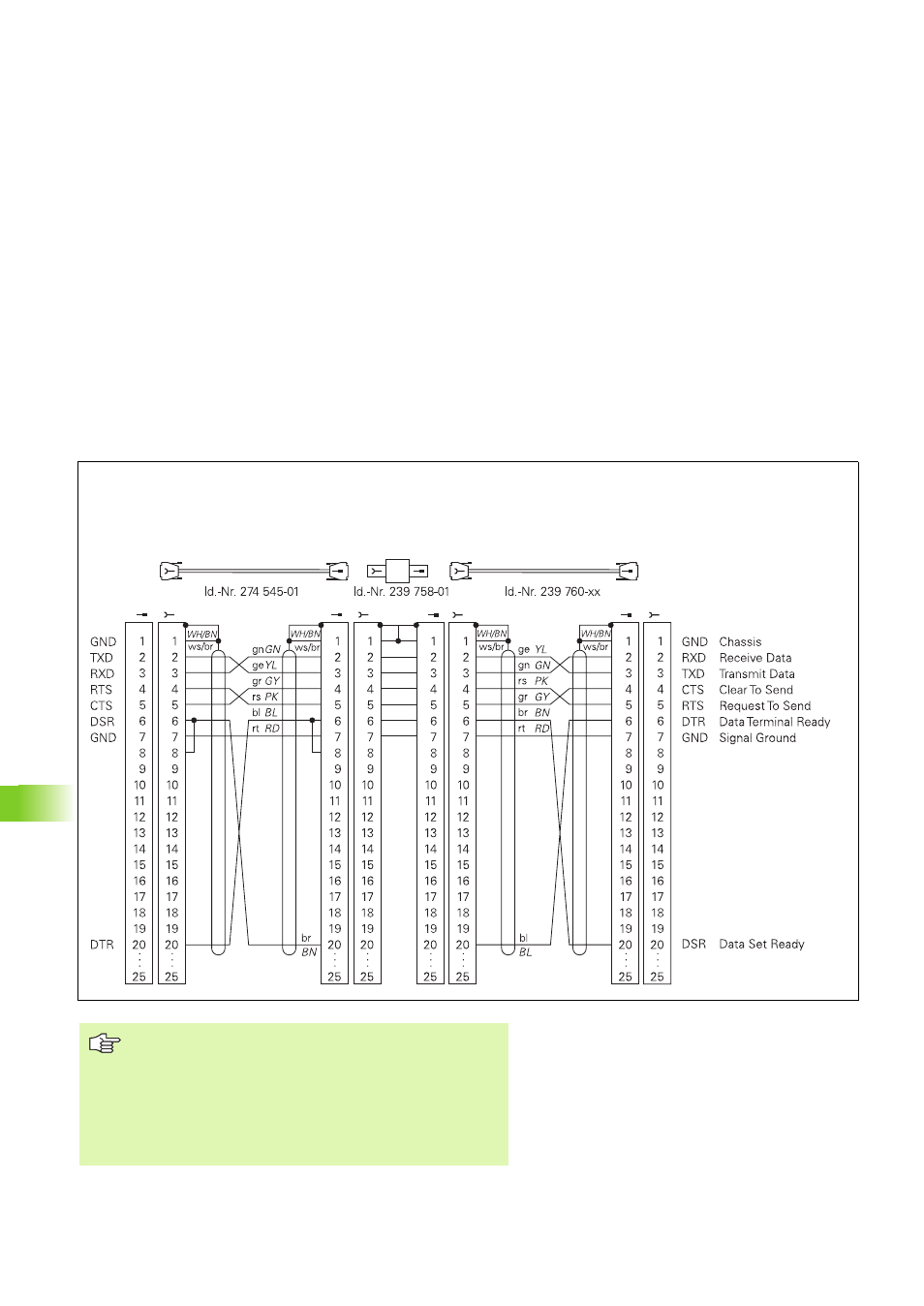

Interfaccia V.24/RS-232-C
Apparecchi HEIDENHAIN
Apparecchio
periferico
HEIDENHAIN
cavo standard
1 m
Adattatore
V.24
HEIDENHAIN
cavo collegamento
max. 17 m
X21
TNC
„
Le piedinature dei connettori sull'unità logica TNC (X21)
e sull'adattatore sono diverse tra loro.
„ La piedinatura del connettore dell'apparecchio periferico
può differire notevolmente dalla piedinatura del
connettore dell'apparecchio HEIDENHAIN.
Essa dipende dall'apparecchio e dal tipo di trasmissione.
Rilevare la piedinatura del connettore del blocco
adattatore dalla figura sovrastante.
