HEIDENHAIN TNC 406, TNC 416
35
2.6 Misur
azioni con l’
elet
tr
odo di tastat
ur
a

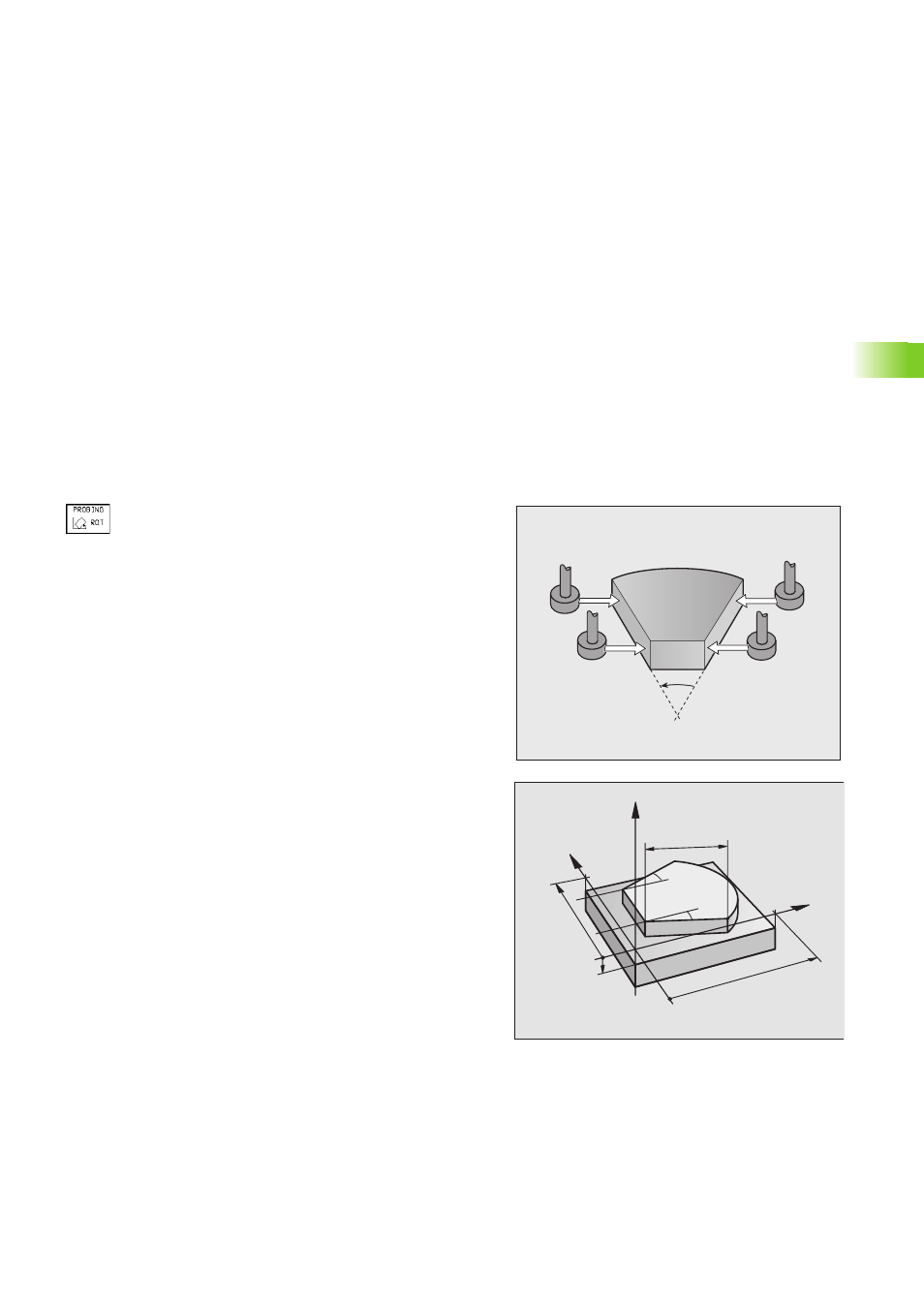

Misurazione di angoli
L’elettrodo di tastatura permette anche la determinazione di angoli nel
piano di lavoro. Si possono misurare
l’angolo tra l’asse di riferimento dell’angolo e un lato del pezzo
oppure
l’angolo tra due lati
L'angolo misurato viene visualizzato con un valore massimo di 90°.
Determinazione dell’angolo tra l’asse di riferimento dell’angolo e
un lato del pezzo oppure
8
Selezione della funzione di tastatura: premere il
softkey PROBING ROT
8
Angolo di rotazione: Prendere nota dell'angolo di
rotazione visualizzato, se la rotazione base effettuata
dovesse essere ripristinata in un secondo momento.
8
Eseguire la rotazione base con il lato da confrontare
(vedere "Compensazione posizione obliqua del pezzo"
a pag. 27)
8
Far visualizzare con il softkey PROBING ROT l'angolo
tra l'asse di riferimento dell'angolo e lo spigolo del
pezzo quale angolo di rotazione
8
Annullare la rotazione base o ripristinare la rotazione
base originaria: impostare l'angolo di rotazione sul
valore annotato
Determinazione dell’angolo fra due spigoli del pezzo
8
Selezione della funzione di tastatura: premere il softkey PROBING
ROT
8
Angolo di rotazione: Prendere nota dell'angolo di rotazione
visualizzato, se la rotazione base effettuata dovesse essere
ripristinata in un secondo momento.
8
Eseguire la rotazione base per il primo lato (vedere "Compensazione
posizione obliqua del pezzo" a pag. 27)
8
Tastare il secondo lato come per una rotazione base, senza
impostare l'angolo di rotazione su 0!
8
Far visualizzare con il softkey PROBING ROT l'angolo PA tra gli
spigoli del pezzo quale angolo di rotazione
8
Annullare la rotazione base o ripristinare la rotazione base originaria:
impostare l'angolo di rotazione sul valore annotato
PA
–10
100
α
?
α
?
L?
X
Z
Y
100
