112 6 Programmazione: Programmazione di profili
6.5 T
raiet
to
ri
e – Coor
dinat
e polar
i
Traiettoria circolare CTP con raccordo
tangenziale

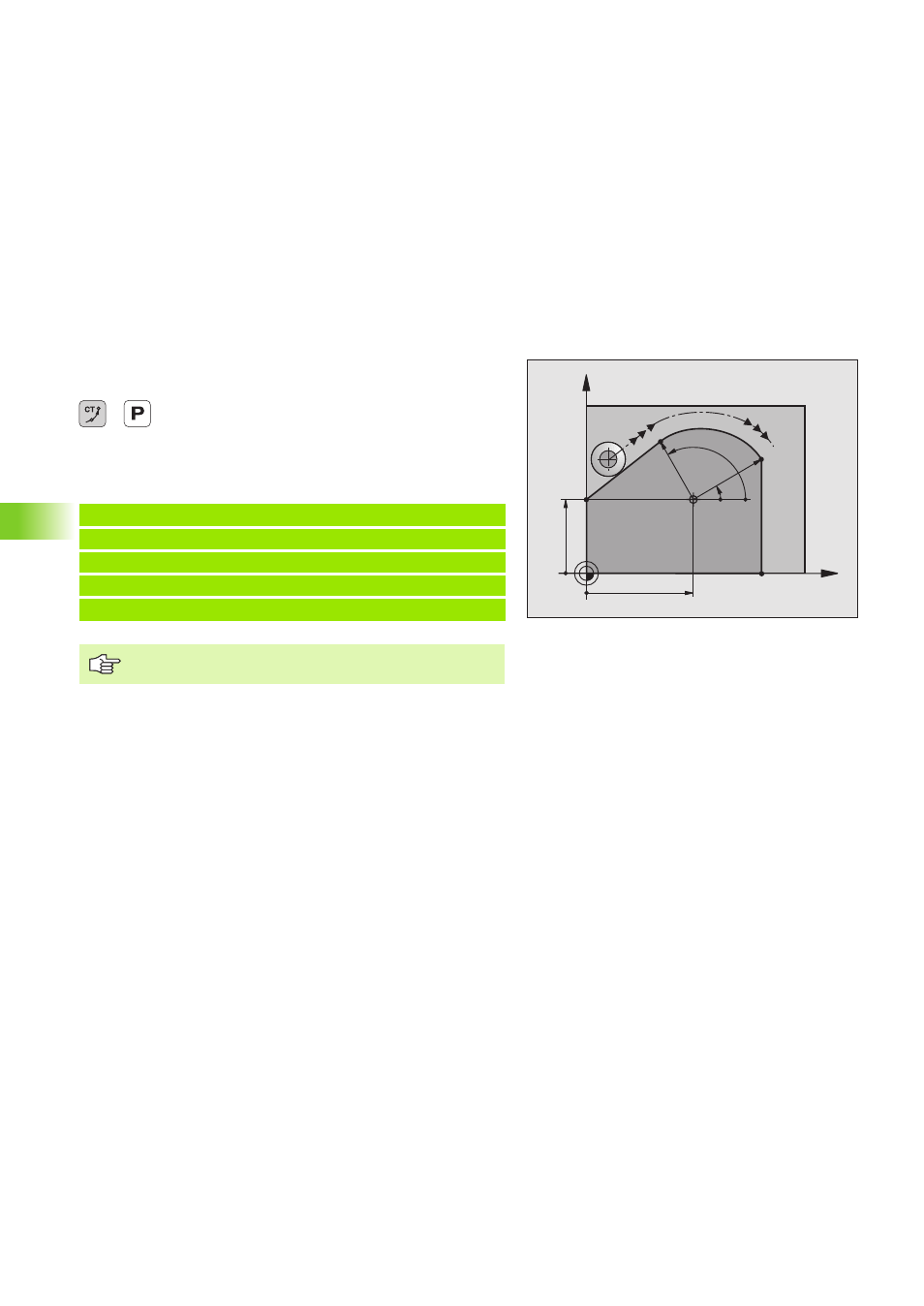

L’utensile si sposta su di una traiettoria circolare che si raccorda
tangenzialmente all’elemento di profilo precedente
8 Coordinate polari - Raggio PR : distanza del punto
finale della traiettoria circolare dal polo CC
8 Coordinate polari - Angolo PA : posizione angolare
del punto finale della traiettoria circolare
Esempio di blocchi NC
12 CC X+40 Y+35
13 L X+0 Y+35 RL F M
14 LP PR+25 PA+120 R F M
15 CTP PR+30 PA+30 R F M
16 L Y+0 R F M
Il polo CC non è il centro della circonferenza!
X
Y
40
35
CC
30°
120°
R30 R25
