52 4 Programmazione: Generalità, File dati, Inserimento programma, Elettroerosione, Tabelle di erosione
4.3 Aper
tu
ra e Inser
iment
o pr
ogr
ammi
Apertura di un nuovo programma di lavorazione
I programmi di lavorazione vengono sempre inseriti nel modo
operativo MEMORIZZAZIONE/EDITING PROGRAMMA. Esempio di
apertura di un programma:
Selezionare il modo operativo MEMORIZZAZIONE/
EDITING PROGRAMMA
Chiamare la gestione file dati: Premere il tasto
Inserire il nuovo programma e confermare con il tasto
ENT
Selezionare il tipo di file: premere il softkey .H, .E o .D.
Il TNC commuta sulla finestra Programmi

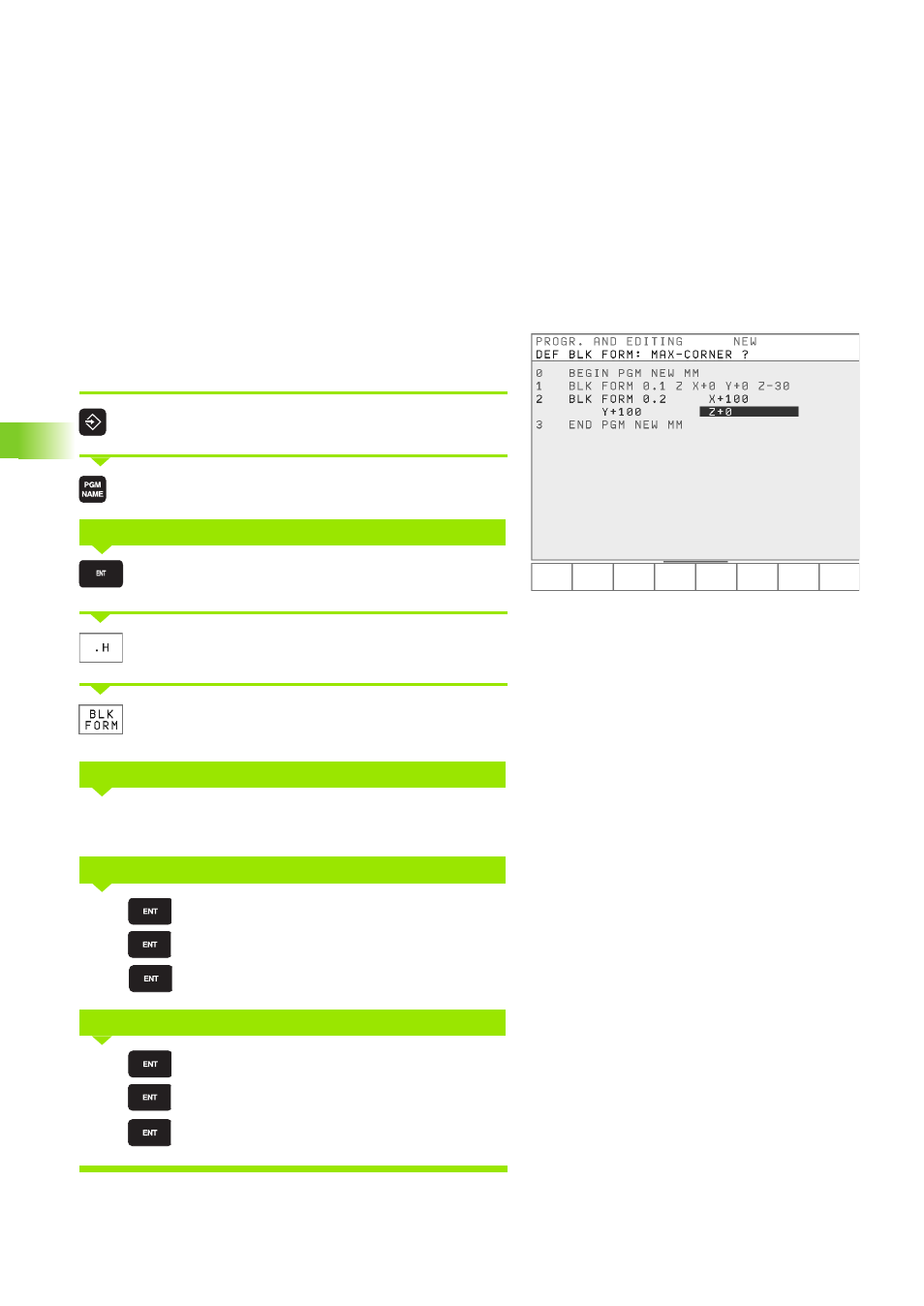

Definire il BLK-FORM: Premere il softkey BLK-FORM.
Il TNC apre il dialogo per la definizione del
BLK-FORM (pezzo grezzo)
Inserire l’asse mandrino
Inserire una dopo l’altra le coordinate X,Y e Z del
punto MIN
Inserire una dopo l’altra le coordinate X,Y e Z del
punto MAX
NOME FILE = 7432
ASSE DI LAVORO MANDRINO X/Y/Z?
DEF BLK-FORM: PUNTO MINIMO?
DEF BLK-FORM: PUNTO MAX?
0
0
-40
100
100
0
