HEIDENHAIN TNC 406, TNC 416 23
2.4 Calibr
azione e Allineament
o 2.4 Calibrazione e Allineamento
Montaggio dell’elettrodo
Con un elettrodo di tastatura e le funzioni di tastatura del TNC 406,
l’allineamento viene notevolmente semplificato. Sul TNC 406 sono
disponibili le seguenti funzioni di tastatura:
„ Compensazione di un serraggio obliquo del pezzo
(rotazione base)
„ Impostazione dell’origine
„
Misurazione di
- lunghezze e posizioni sul pezzo
- angoli
- raggi di cerchi
- centri di cerchi
„ Misurazioni durante l’esecuzione del programma

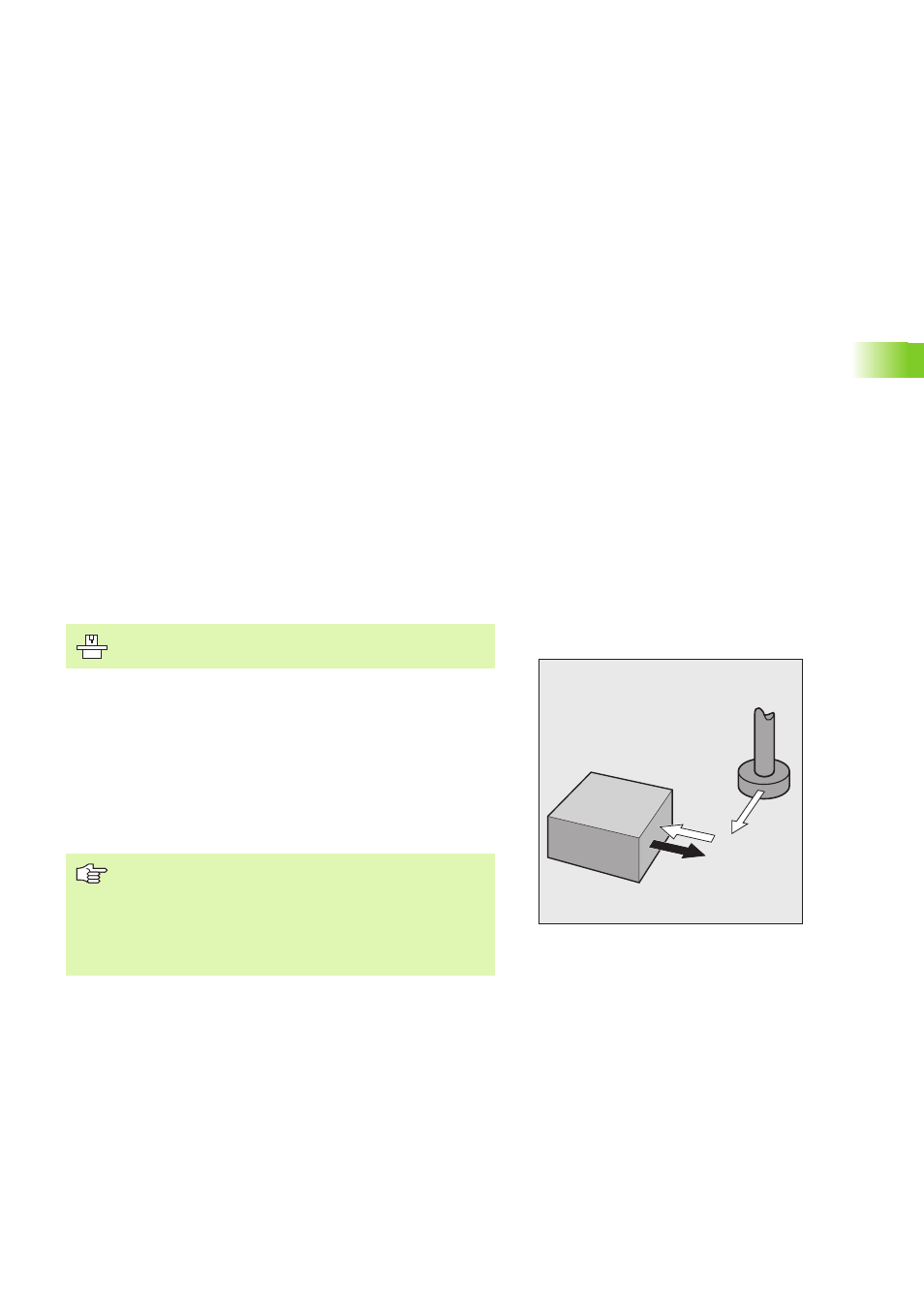

L’elettrodo di tastatura esegue le funzioni di tastatura dopo
azionamento esterno del tasto di START. Il Costruttore della macchina
definisce l’avanzamento F, con il quale l’elettrodo si avvicina al pezzo.
Quando l’elettrodo di tastatura sfiora il pezzo
„
il TNC memorizza le coordinate della posizione tastata
„ ferma l’elettrodo di tastatura
„ riporta l’elettrodo di tastatura in rapido alla posizione di partenza
della funzione di tastatura
Il Costruttore della macchina deve predisporre il TNC per
l’impiego delle funzioni di tastatura.
Tramite il Parametro macchina 6100 si definisce se una
tastatura deve essere eseguita una o più volte (max.: 5
tastature). In caso di tastatura ripetuta il TNC calcolerà il
valore medio di tutti i punti tastati. Questo valore medio
rappresenterà il risultato della tastatura.
(Vedere anche "Selezione dei parametri utente generali" a
pag. 246) F
max
F
F
