170 8 Programmazione: Cicli
8.5 Cicli per la con
v
ersione delle coor
dinat
e
Ciclo PIANO DI LAVORO nel Programma di lavorazione:

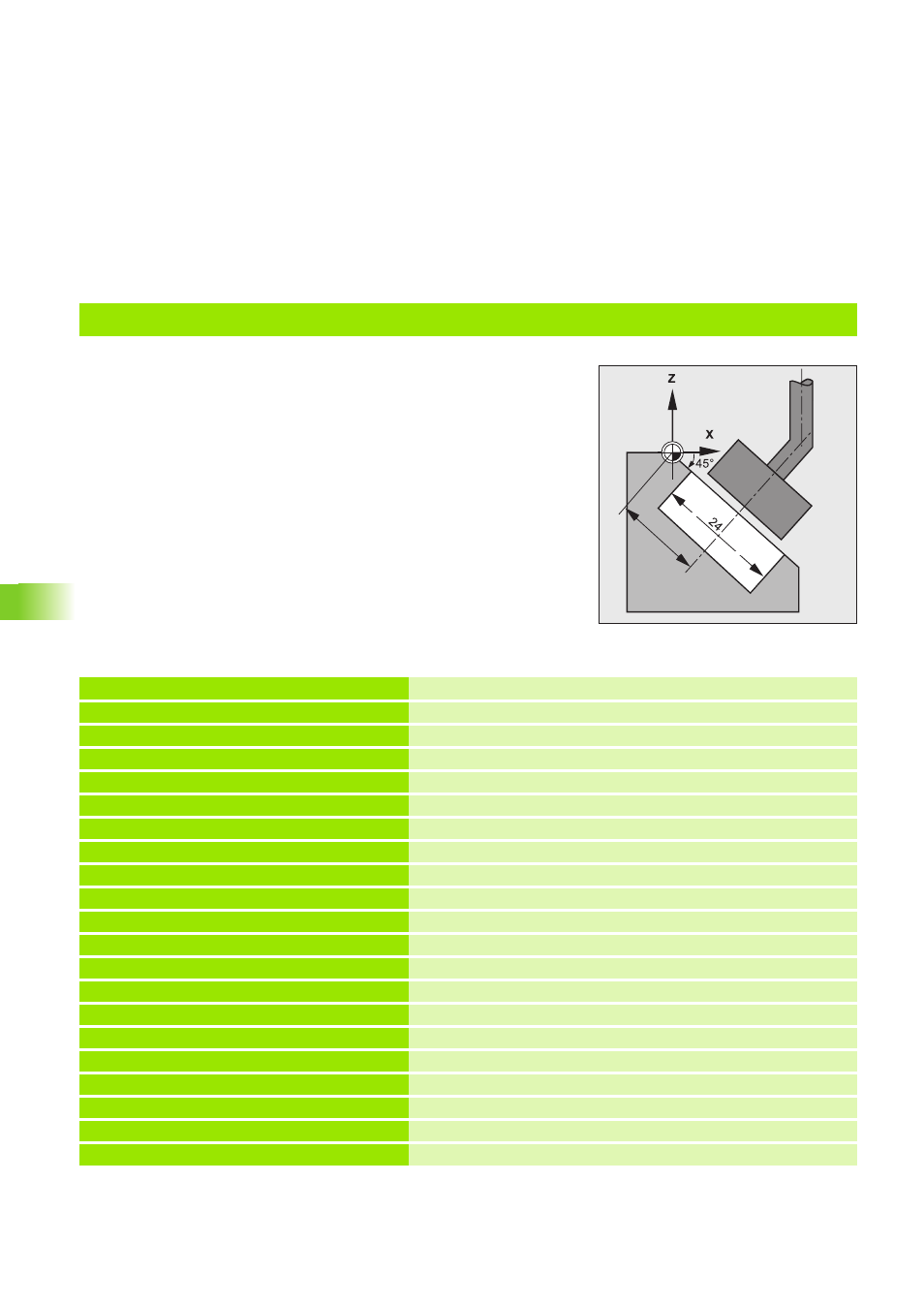

Esercitazione: Rotazione del piano di lavoro con il Ciclo 17 DISCO
Eseguire il Ciclo DISCO con rotazione 45° nell'asse
B, profondità = 10 mm.
Per il calcolo dei parametri del Ciclo DISCO:
vedere l'esempio del Ciclo DISCO
20
0 BEGIN PGM CYC19 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z–40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 CYCL DEF 1.0 GENERATORE Ciclo GENERATORE (vedere "Ciclo 1 GENERATORE" a pag. 133)
4 CYCL DEF 1.1 P-TAB 100 Tabella di erosione desiderata
5 CYCL DEF 1.2 MAX=7 MIN=7 Selezione del livello di potenza
6 TOOL DEF 1 L+0 R+9,9 Definizione dell’utensile
7 TOOL CALL 1 Z U+4,2 Chiamata elettrodo
8 L Z+100 R0 F MAX Preposizionamento all’altezza di sicurezza
9 CYCL DEF 19.0 PIANO DI LAVORO Definizione Ciclo 19 PIANO DI LAVORO
10 CYCL DEF 19.1 B+45 Rotazione della lavorazione intorno all’asse B
11 L X+20 Y+20 R0 F MAX M Preposizionamento al centro del disco
12 L Z+1 R0 F MAX M Preposizionamento sopra la superficie del pezzo
13 CYCL DEF 17,0 DISCO Definizione Ciclo 17 DISCO
14 CYCL DEF 17.1 Z–10 M36 Profondità di erosione Z= –10 mm, Erosione ON
15 CYCL DEF 17.2 RAD=2 MOD=0 Raggio allargamento RAD=2mm, allargamento circolare
16 L Z+50 F MAX M37 M Ritiro obliquo all'altezza di sicurezza, Erosione OFF
17 CYCL DEF 19.0 PIANO DI LAVORO Disattivazione Ciclo 19 PIANO DI LAVORO
18 CYCL DEF 19.1 B+0
19 L R F M2
20 END PGM CYC19 MM
