HEIDENHAIN TNC 406, TNC 416 153
8.4 Cicli di er
osione
Ciclo 17 DISCO nel programma di lavorazione, Esempio 1
Esercitazioni: Erosione con il Ciclo 17 DISCO
Geometria del pezzo
Diametro del foro D= 24 mm
Profondità di erosione T =– 10 mm
Dati dell’elettrodo
Elettrodo cilindrico
Raggio dell'elettrodo Re = 9,9 mm
Sottodimensione dell'elettrodo U = 4,2 mm
Larghezza del gap B= 0,1 mm
Calcolo del raggio di allargamento
Raggio di allargamento per il Ciclo 17 DISCO
RAD = (0,5 • 4,2 mm) – 0,1 mm = 2 mm

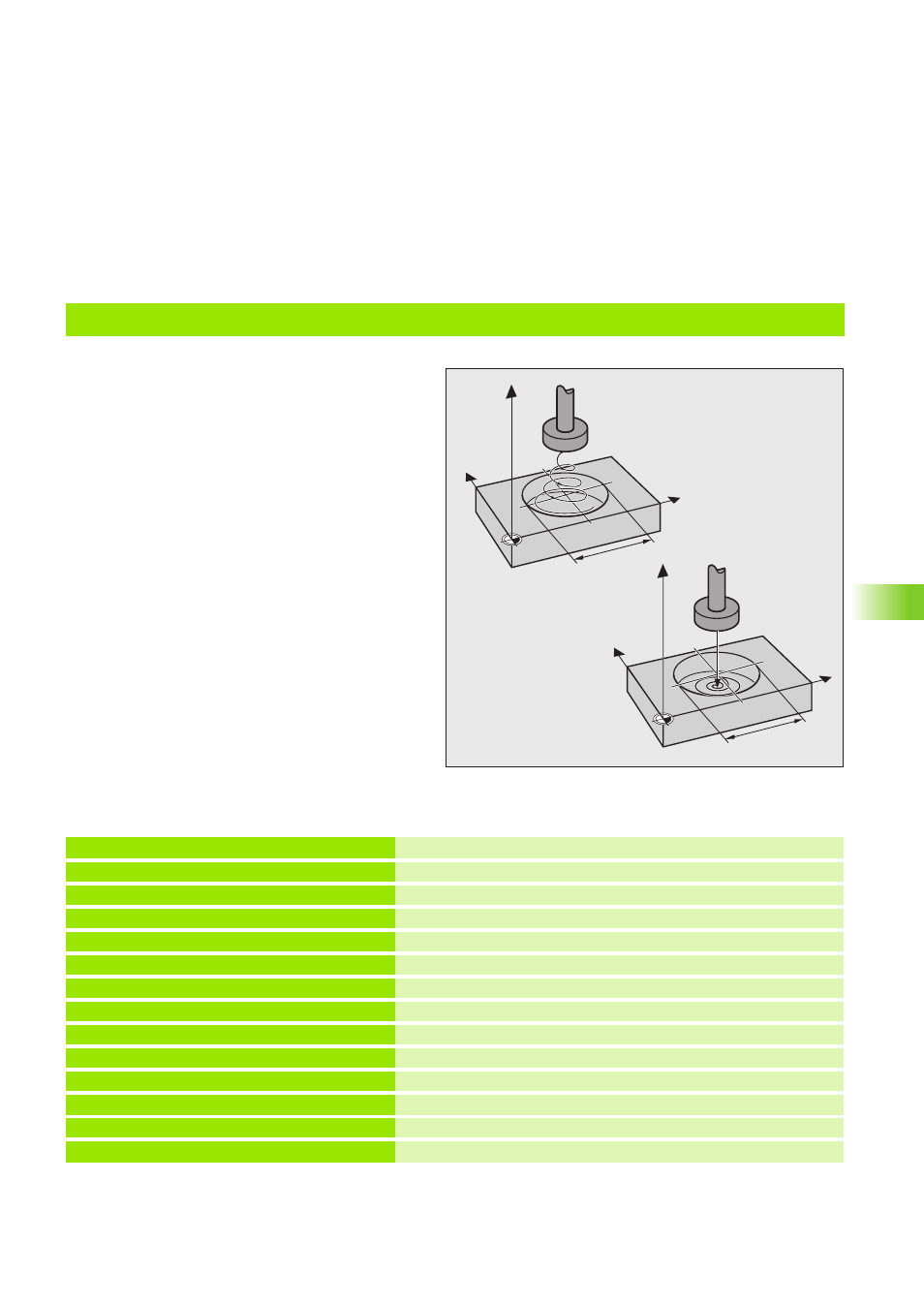

Esempio 1, figura superiore:
Preposizionamento sopra la superficie del pezzo,
allargamento circolare
Esempio 2, figura inferiore:
Erosione a profondità – 10 mm, allargamento
circolare senza accostamento in profondità
Y
X
Z
24 mm
Y
X
Z
24 mm
0 BEGIN PGM BSPSCH1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z–20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 CYCL DEF 1.0 GENERATORE Ciclo GENERATORE (vedere "Ciclo 1 GENERATORE" a pag. 133)
4 CYCL DEF 1.1 P-TAB CUST1 Tabella di erosione desiderata
5 CYCL DEF 1.2 MAX=8 MIN=8 Selezione del livello di potenza
6 TOOL DEF 1 L+0 R+9,9 Lunghezza dell’elettrodo, Raggio dell’elettrodo
7 TOOL CALL 1 Z U+4,2 Sottodimensione
8 L X+50 Y+50 Z+1 R0 F MAX Preposizionamento
9 CYCL DEF 17,0 DISCO Ciclo 17 DISCO(vedere "Ciclo 17 DISCO" a pag. 142)
10 CYCL DEF 17.1 Z–10 R F M36 Profondità di erosione Z= –10 mm, Erosione ON
11 CYCL DEF 17.2 RAD=2 MOD=0 Raggio allargamento RAD=2mm, allargamento circolare
13 L Z+100 R F MAX M37 Ritiro all'altezza di sicurezza, erosione OFF
14 END PGM BSPSCH1 MM
