240 12 Funzioni MOD
12.6 Impostazioni dei limiti del campo di spostament
o 12.6 Impostazioni dei limiti del
campo di spostamento
Introduzione
Nell'ambito del campo di spostamento massimo è possibile limitare
ulteriormente il percorso di spostamento realmente utilizzabile per gli
assi delle coordinate.
Esempio di applicazione:
Protezione del divisore da eventuali collisioni
Il campo massimo di spostamento viene limitato da finecorsa
software. Il percorso di spostamento effettivamente utilizzabile viene
limitato con la funzione
MOD/AXIS LIMIT in alternativa ai parametri macchina. Vengono
impostati i valori massimi degli assi in direzione negativa e positiva,
riferiti allo zero della riga di misura.
Lavoro senza limitazione del campo di spostamento
Per gli assi di coordinate da spostare senza limiti del campo di
spostamento viene impostato il percorso di spostamento massimo del
TNC (+/– 30 000 mm) quale AXIS LIMIT.

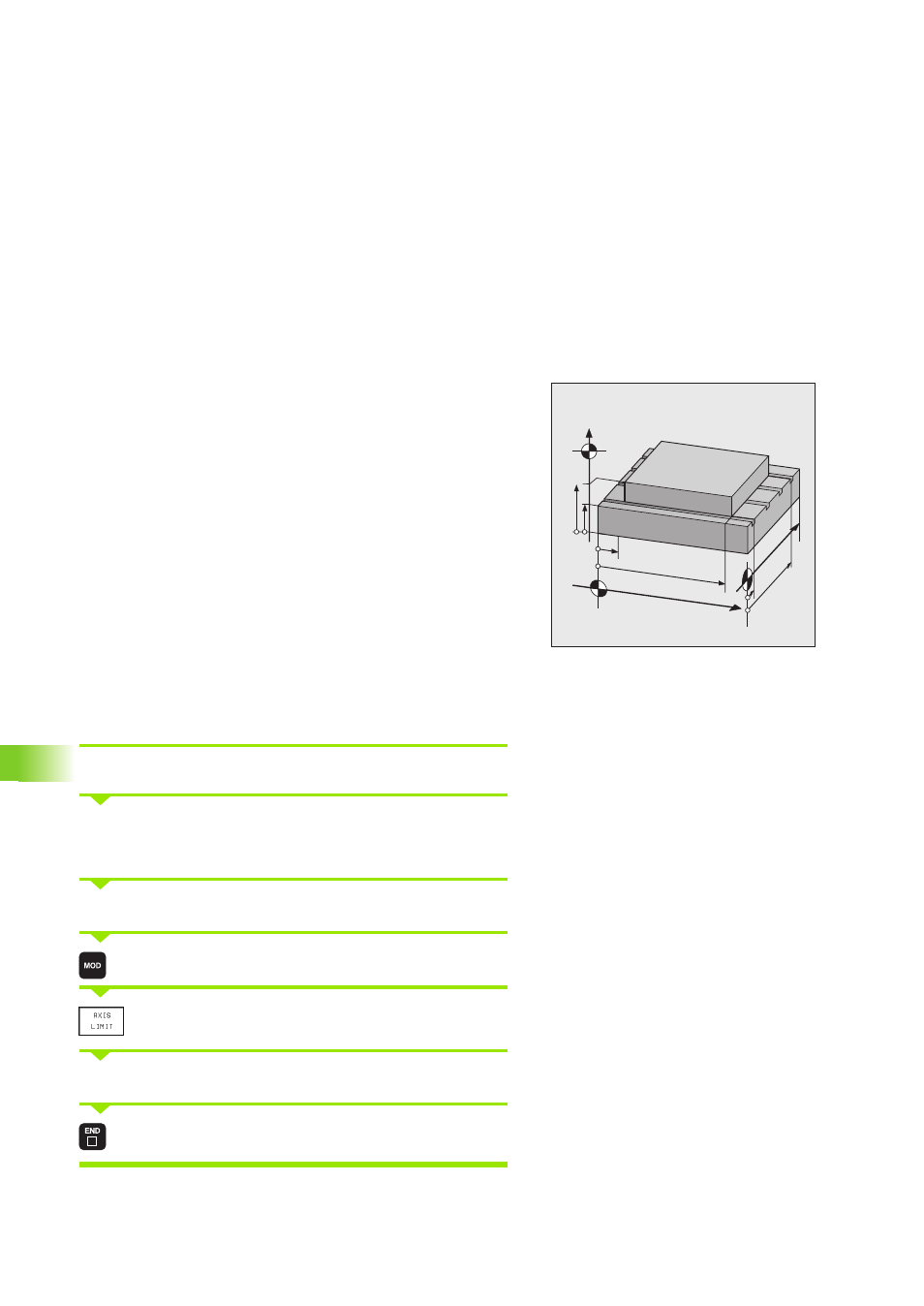

Rilevamento ed impostazione del campo massimo di
spostamento
Selezionare INDICAZIONE DI POSIZIONE REF
Posizionarsi sulle posizioni finali positive e negative desiderate sugli
assi X, Y e
Z
Prendere nota dei valori con relativo segno
Selezionare la funzione MOD
Selezionare il softkey AXIS LIMIT
Impostare i valori annotati degli assi quali LIMITI
Abbandonare la funzione MOD
Y
Z
X
Z
min
Z
max
X
min Y
max
Y
min
X
max
