110 6 Programmazione: Programmazione di profili
6.5 T
raiet
to
ri
e – Coor
dinat
e polar
i

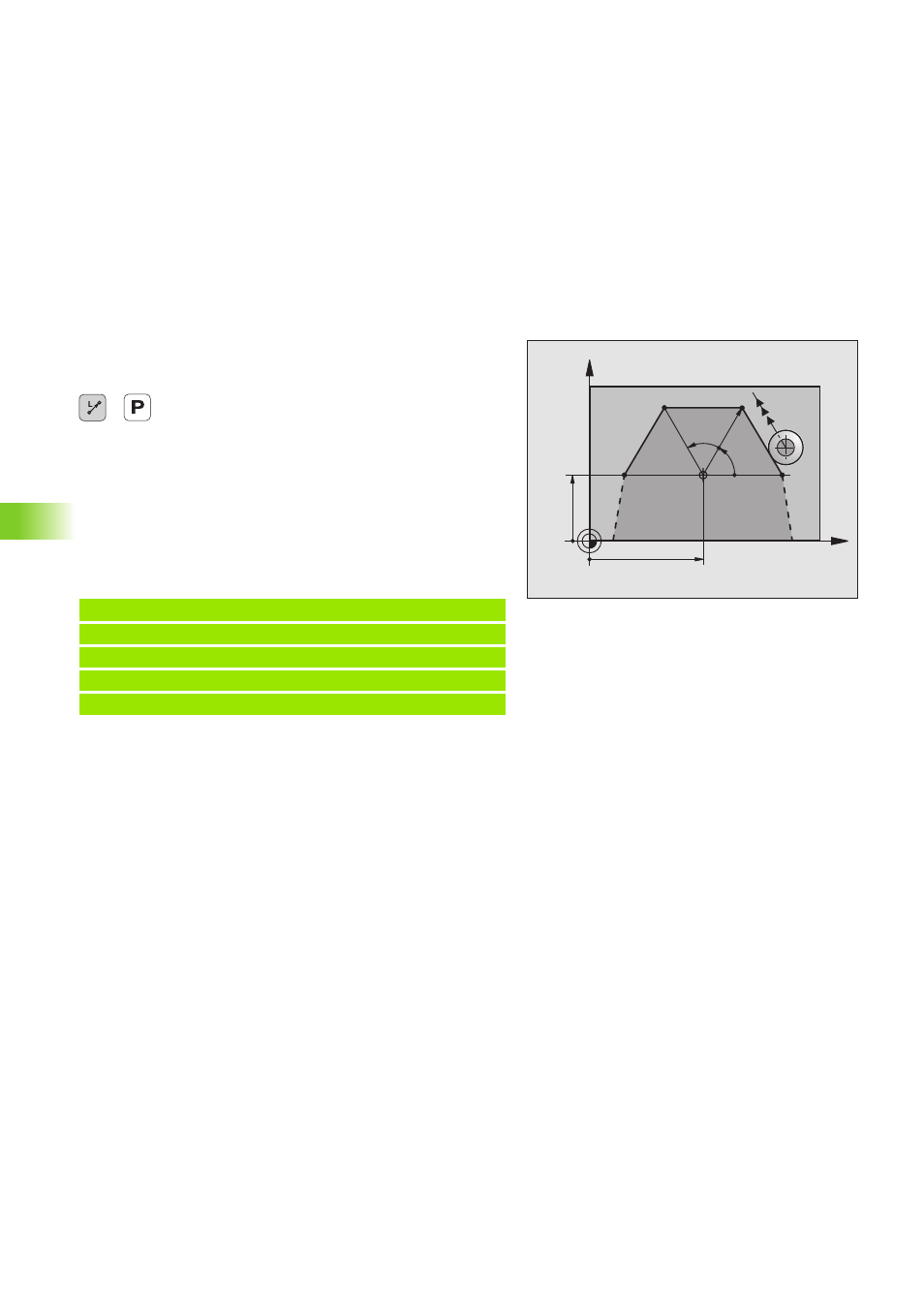

Retta LP
L’elettrodo si sposta lungo una retta dalla sua posizione attuale al
punto finale del blocco precedente. Il punto di partenza corrisponde al
punto finale del blocco precedente.
8 Coordinate polari - Raggio PR : inserire la distanza
del punto finale della retta dal polo CC
8 Coordinate polari - Angolo PA : posizione angolare
del punto finale della retta –360° e +360°
Il segno PA viene determinato dall'asse di riferimento dell'angolo:
„ Angolo tra l'asse di riferimento dell'angolo e PR in senso antiorario:
PA>0
„
Angolo tra l'asse di riferimento dell'angolo e PR in senso orario:
PA<0
Esempio di blocchi NC
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F M
14 LP PR PA+60 R F M
15 LP PR IPA+60 R F M
16 LP PR PA+180 R F M
X
Y
45
25
60°
60°
30
CC
