106 6 Programmazione: Programmazione di profili
6.4 T
raiet
to
ri
e – Coor
dinat
e car
tesiane

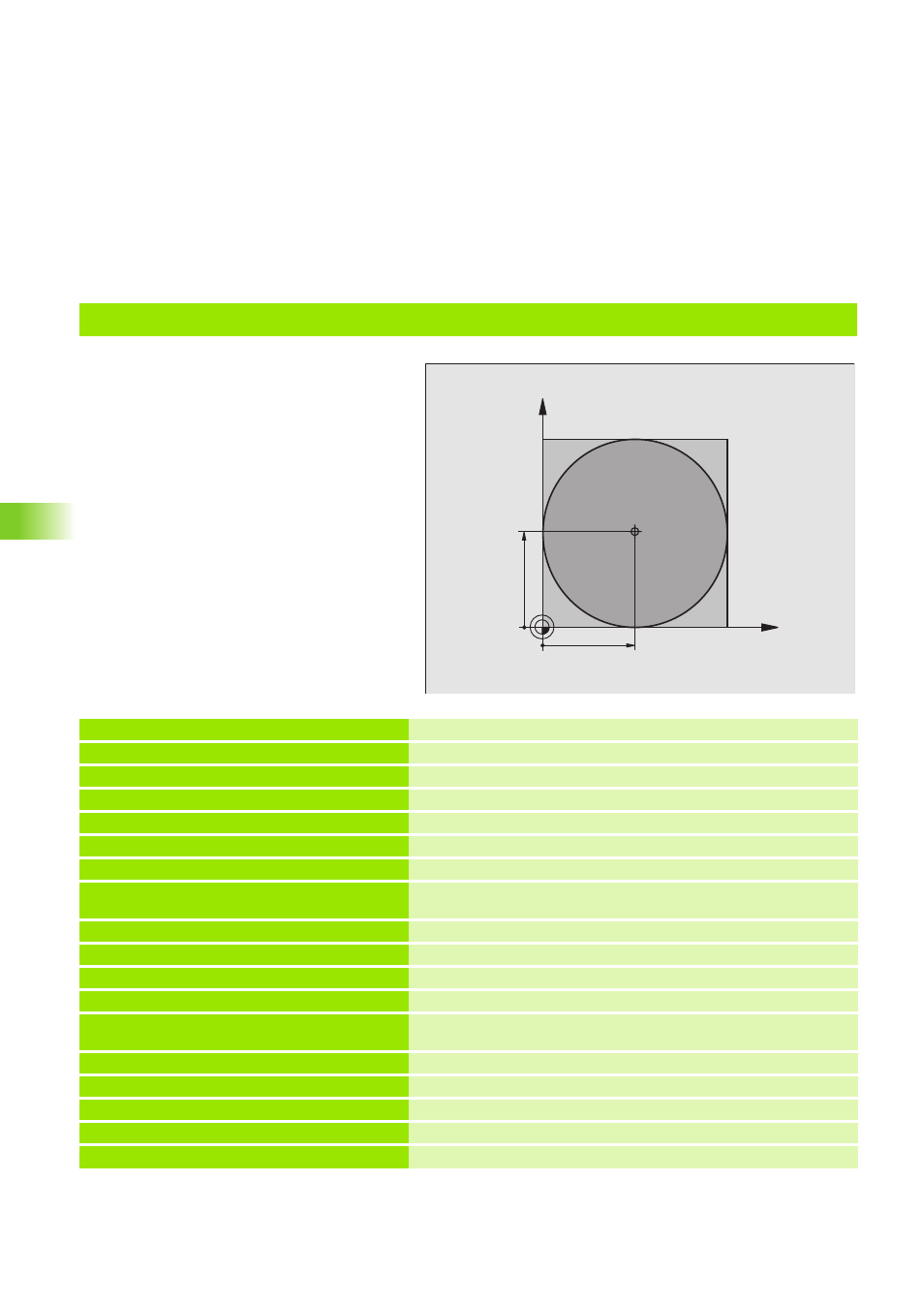

Esempio: Cerchio pieno con coordinate cartesiane
0 BEGIN PGM CERCHIO MM Inizio del programma
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definizione del pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 CYCL DEF 1.0 GENERATORE Ciclo GENERATORE (vedere "Ciclo 1 GENERATORE", pag. 133)
4 CYCL DEF 1.1 P-TAB HDH700 Tabella di erosione desiderata, p.es. Tabella HDH700
5 CYCL DEF 1.2 MAX=6 MIN=6 Definizione del livello di potenza, p.es. 6
6 TOOL DEF 6 L+0 R+15 Definizione elettrodo nel programma
7 TOOL CALL 6 Z U+1,5 Chiamata dell’elettrodo nell’asse di accostamento Z;
sottodimensione 1,5 mm
8 L Z+250 C+0 R0 F MAX M37 Distanza di sicurezza; orientamento dell’elettrodo; erosione OFF
9 CC X+50 Y+50 Definizione del centro del cerchio
10 L X-40 Y+50 R0 F MAX M Preposizionamento utensile
11 L Z-5 R0 F MAX M Posizionamento alla profondità di lavoro
12 L X+0 Y+50 RL M36 Posizionamento sul primo punto del profilo con correzione del raggio;
erosione ON
13 C X+100 Y+50 DR- R F M Punto finale del primo semicerchio; rotazione in senso orario
14 C X+0 Y+50 DR- R F M Punto finale del secondo semicerchio; rotazione in senso orario
15 X-40 Y+50 R0 F MAX M37 Disimpegno nel piano di lavoro; erosione OFF
16 L Z+100 F MAX Posizionamento dell'elettrodo alla distanza di sicurezza; rapido
17 END PGM CERCHIO MM Fine del programma
X
Y
50
50
CC
