HEIDENHAIN TNC 406, TNC 416 19
2.2 Spostament
o degli assi macc
hina

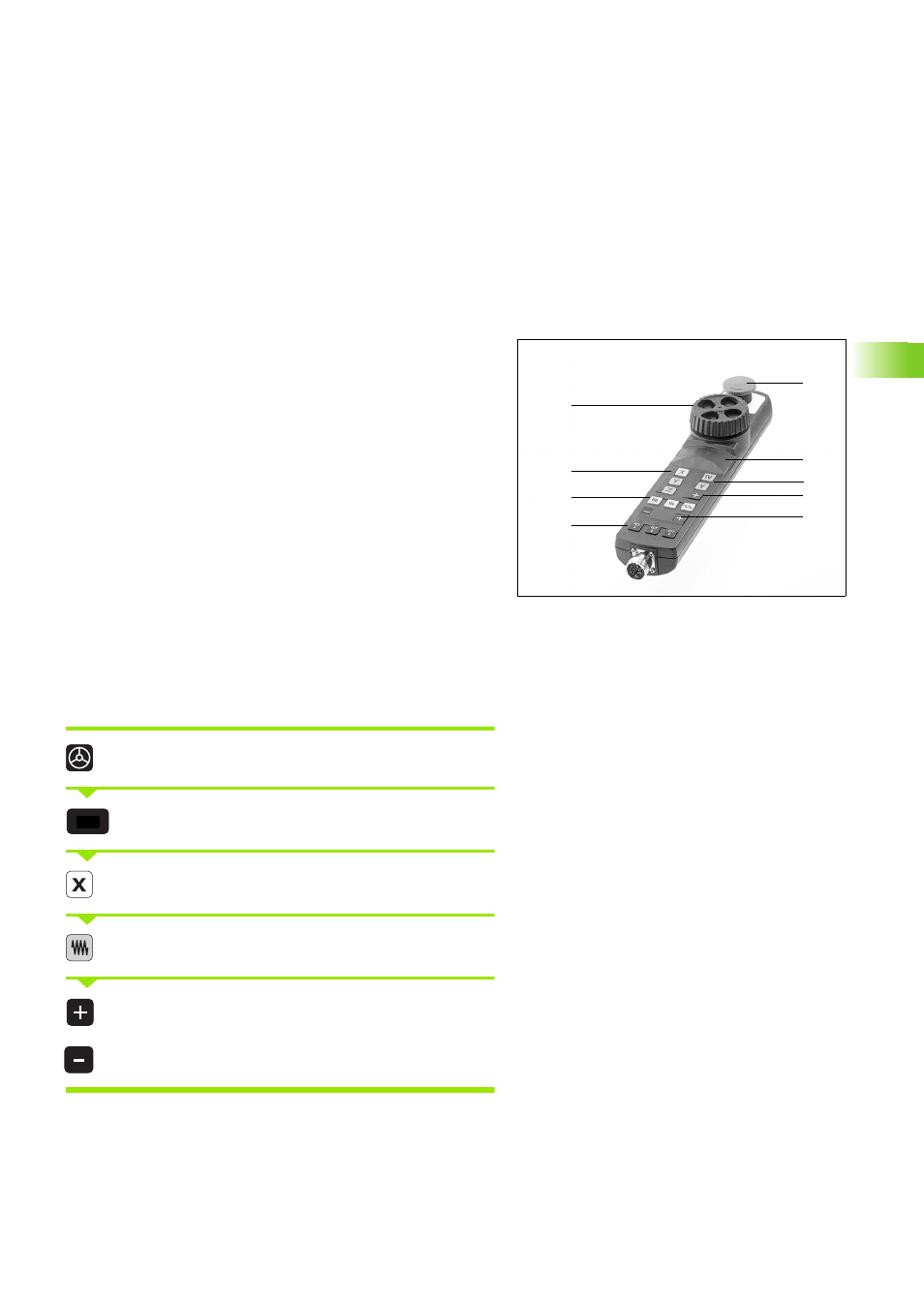

Spostamento con il volantino elettronico HR 410
Il volantino portatile HR 410 è provvisto di due tasti di consenso che si
trovano sotto la manopola.
Gli assi della macchina possono essere spostati solo se uno dei tasti
di consenso viene premuto (funzione dipendente dalla macchina).
Il volantino elettronico è previsto con i seguenti elementi di comando:
I LED rossi segnalano l'asse e l'avanzamento selezionati.
Lo spostamento con il volantino è possibile anche durante
l'esecuzione di un programma.
Spostamento
Selezionare il Modo operativo INCREMENTALE
Tener premuto il tasto di consenso
Selezionare l'asse
Selezionare l'avanzamento
Spostare l'asse in direzione + o –
1 ARRESTO DI EMERGENZA
2 Volantino elettronico
3 Tasti di consenso
4 Tasti di selezione assi
5 Tasti di conferma della posizione reale
6 Tasti definizione dell'avanzamento (lento, medio, rapido; gli
avanzamenti sono definiti dal Costruttore della macchina)
7 Direzione nella quale il TNC sposta l'asse selezionato
8 Funzioni macchina (vengono definite dal Costruttore della
macchina)
2
4
6
8
1
3
4
5
7
