HEIDENHAIN TNC 406 - Manuale (Pagina 121)

HEIDENHAIN TNC 406, TNC 416 101
6.4 T
raiet
to
ri
e – Coor
dinat
e car
tesiane

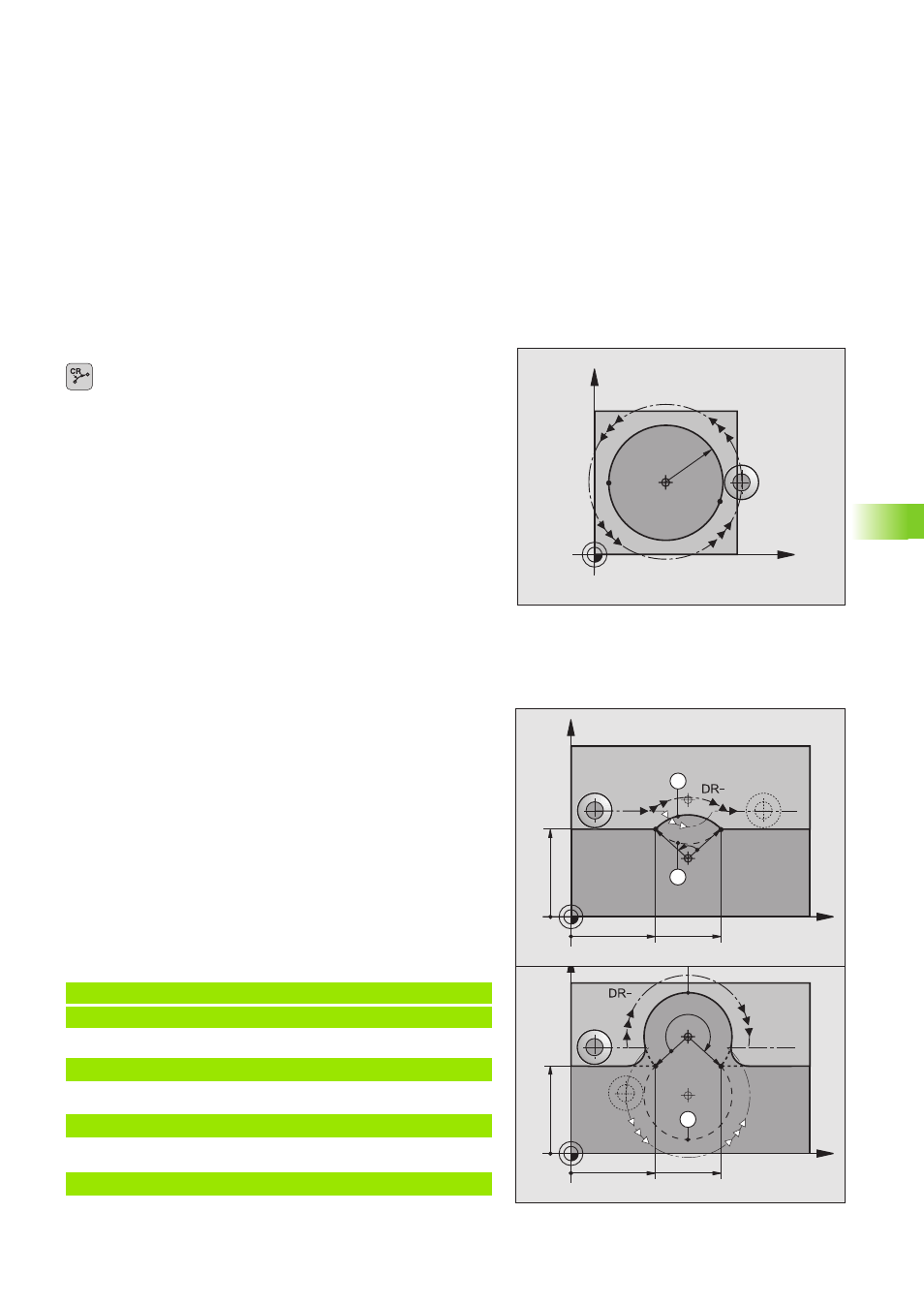

Traiettoria circolare CR con raggio prestabilito
L’elettrodo si sposta su una traiettoria circolare avente raggio R.
8 Coordinate del punto finale dell’arco di cerchio
8 il raggio R
Attenzione: Il segno definisce la grandezza dell’arco di
cerchio!
8 Senso di rotazione DR
Attenzione: Il segno definisce se la curvatura è
concava o convessa!
Se necessario:
8 Funzione ausiliaria M
8 Avanzamento F
Cerchio pieno
Per un cerchio pieno programmare due blocchi CR consecutivi: Il
punto finale del primo semicerchio è contemporaneamente punto di
partenza del secondo semicerchio. Il punto finale del secondo
semicerchio è contemporaneamente punto di partenza del primo
semicerchio.
Il metodo più semplice per programmare un cerchio pieno è descritto
a Pagina 111.
Angolo al centro CCA e raggio dell’arco di cerchio R
Sul profilo il punto di partenza e il punto finale possono essere collegati
mediante quattro diversi archi di cerchio, aventi lo stesso raggio:
Arco di cerchio più piccolo: CCA<180°
Raggio con segno positivo R>0
Arco di cerchio più grande: CCA>180°
Raggio con segno negativo R<0
Tramite il senso di rotazione si definisce se l'arco di cerchio deve
essere curvato verso l'esterno (convesso) o verso l'interno (concavo):
Convesso: Senso di rotazione DR– (con correzione del raggio RL)
Concavo: Senso di rotazione DR+ (con correzione del raggio RL)
Esempio di blocchi NC
o
o
o
10 L X+40 Y+40 RL F M36
11 CR X+70 Y+40 R+20 DR- (ARCO 1)
11 CR X+70 Y+40 R+20 DR+ (ARCO 2)
11 CR X+70 Y+40 R-20 DR- (ARCO 3)
11 CR X+70 Y+40 R-20 DR+ (ARCO 4)
X
Y
CC
S
1
=E
2
E
1
=S
2
R
X
Y
40
40 70
DR+
4
ZW
3
R R
X
Y
ZW
R R
40
40 70
1
2
DR+
