HEIDENHAIN TNC 406, TNC 416 217
1
1
.1 Elabor
azioni gr
afic
he

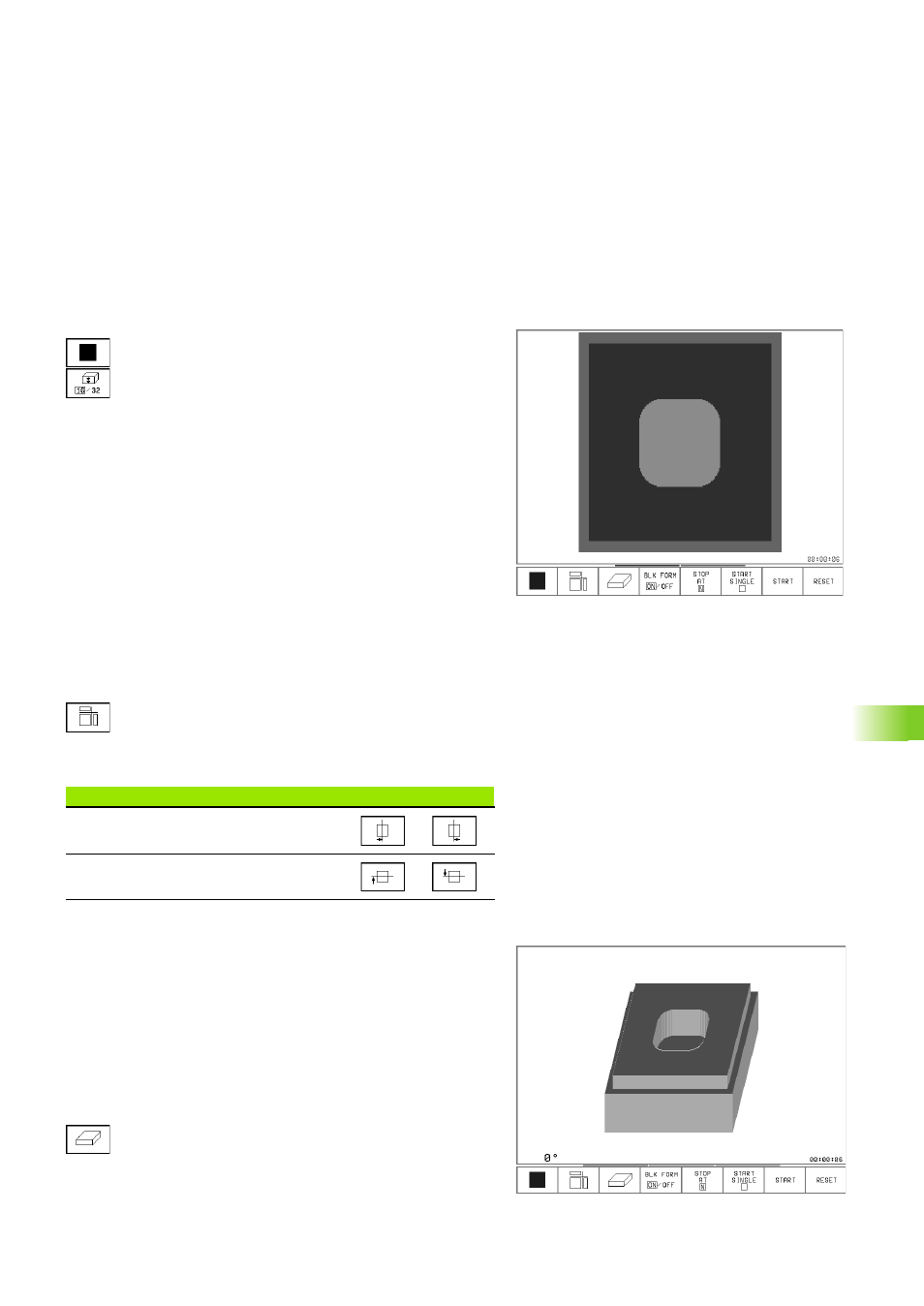

Vista dall’alto
8 Selezionare con il softkey la vista dall’alto
8 Selezionare il numero dei livelli di profondità
(commutazione del livello softkey): si può commutare
fra 16 o 32 livelli di profondità; nella rappresentazione
della profondità grafica vale:
"Quanto più profondo, tanto più scuro"
La vista dall'alto è la simulazione grafica più veloce.
Rappresentazione su 3 piani
Questa rappresentazione fornisce una vista dall'alto su 2 sezioni,
simile a quella di un disegno tecnico. Un simbolo in basso a sinistra
della grafica indica se la rappresentazione corrisponde al metodo di
proiezione 1 o 2 secondo DIN 6, parte 1 (selezionabile tramite
MP7310).
Nella rappresentazione su 3 piani sono disponibili funzioni per
l'ingrandimento di un dettaglio.
E' possibile spostare mediante softkey il piano di sezione:
8 Selezionare mediante softkey la rappresentazione su
3 piani
8 Commutare il livello softkey finché il TNC non
visualizzerà i seguenti softkey:
La posizione della sezione viene visualizzata durante lo spostamento.
Rappresentazione 3D
In questa rappresentazione il TNC fornisce una simulazione
tridimensionale.
La rappresentazione 3D può essere ruotata intorno all'asse verticale. I
contorni del pezzo grezzo all'inizio della simulazione grafica possono
essere visualizzati quale cornice.
Nel modo operativo Test del programma sono disponibili funzioni per
l'ingrandimento di un dettaglio.
8 Selezionare mediante softkey la rappresentazione 3D
Funzione Softkey
Spostamento di una sezione verticale a
destra o a sinistra
Spostamento di una sezione orizzontale
verso l'alto o verso il basso
