2 Funzionamento manuale, Allineamento e Funzioni di tastatura
2.5 Det
er
m
inazione dell’
o
ri
gine
con un elet
tr
odo di tastat
ur
a

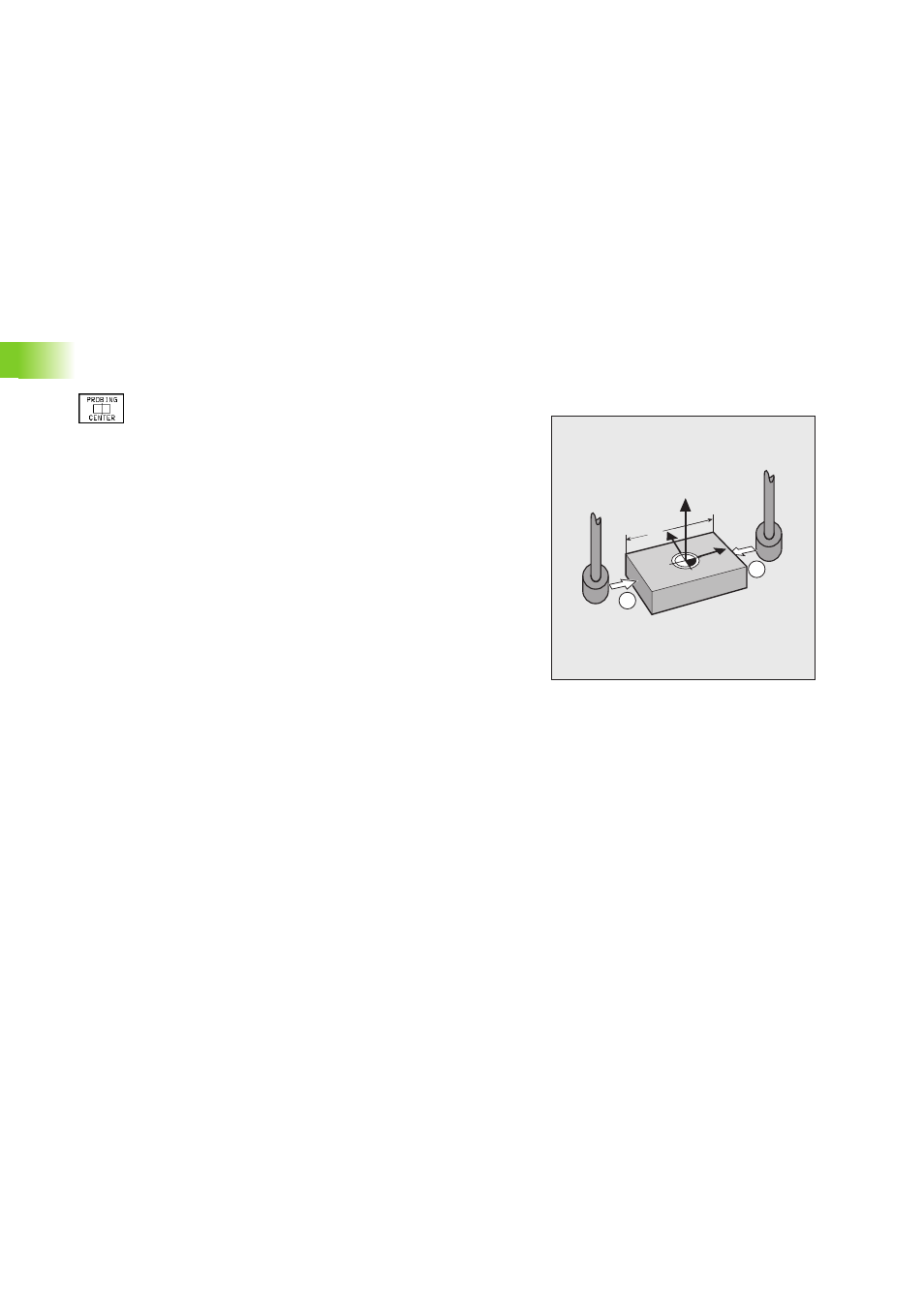

Centro del pezzo quale origine
Con la funzione Centro del pezzo quale origine è possibile determinare
il centro di pezzi quadri o rettangolari e impostarlo quale origine. Il
pezzo deve essere in posizione parallasse.
8
Selezione della funzione di tastatura: premere il
softkey PROBING CENTER
8
Portare l'elettrodo di tastatura vicino al punto da
tastare
8
Selezione della direzione di tastatura, p.es. X+
8
Tastatura: premere il tasto esterno di START
8
Portare l'elettrodo di tastatura vicino al secondo punto
da tastare
8
Tastatura: premere il tasto esterno di START
8
Inserire la prima coordinata dell'origine, p.es. sull'asse
X
8
Ripetere la procedura per il terzo e il quarto punto da
tastare nel secondo asse, p.es. in Y.
8
Inserire la seconda coordinata dell'origine, p.es.
sull'asse Y
8
Conclusione della funzione di tastatura
1
Y
X
Z
l
2
