HEIDENHAIN TNC 406, TNC 416 123
7.
3 F
u
nzioni ausiliar
ie per le tr
ai
et
to
ri
e e Indicazioni di coor
dinat
e
7.3 Funzioni ausiliarie per le
traiettorie e Indicazioni di
coordinate
Introduzione
Le seguenti funzioni ausiliarie permettono di modificare il
comportamento standard del TNC in corrispondenza di determinate
situazioni lavorative:
„
lavorazione di piccoli gradini di profilo
„ lavorazione di spigoli aperti di profilo
„ inserimento di coordinate riferite alla macchina
„
ritiro dell’elettrodo alla fine del blocco sul punto di partenza del blocco

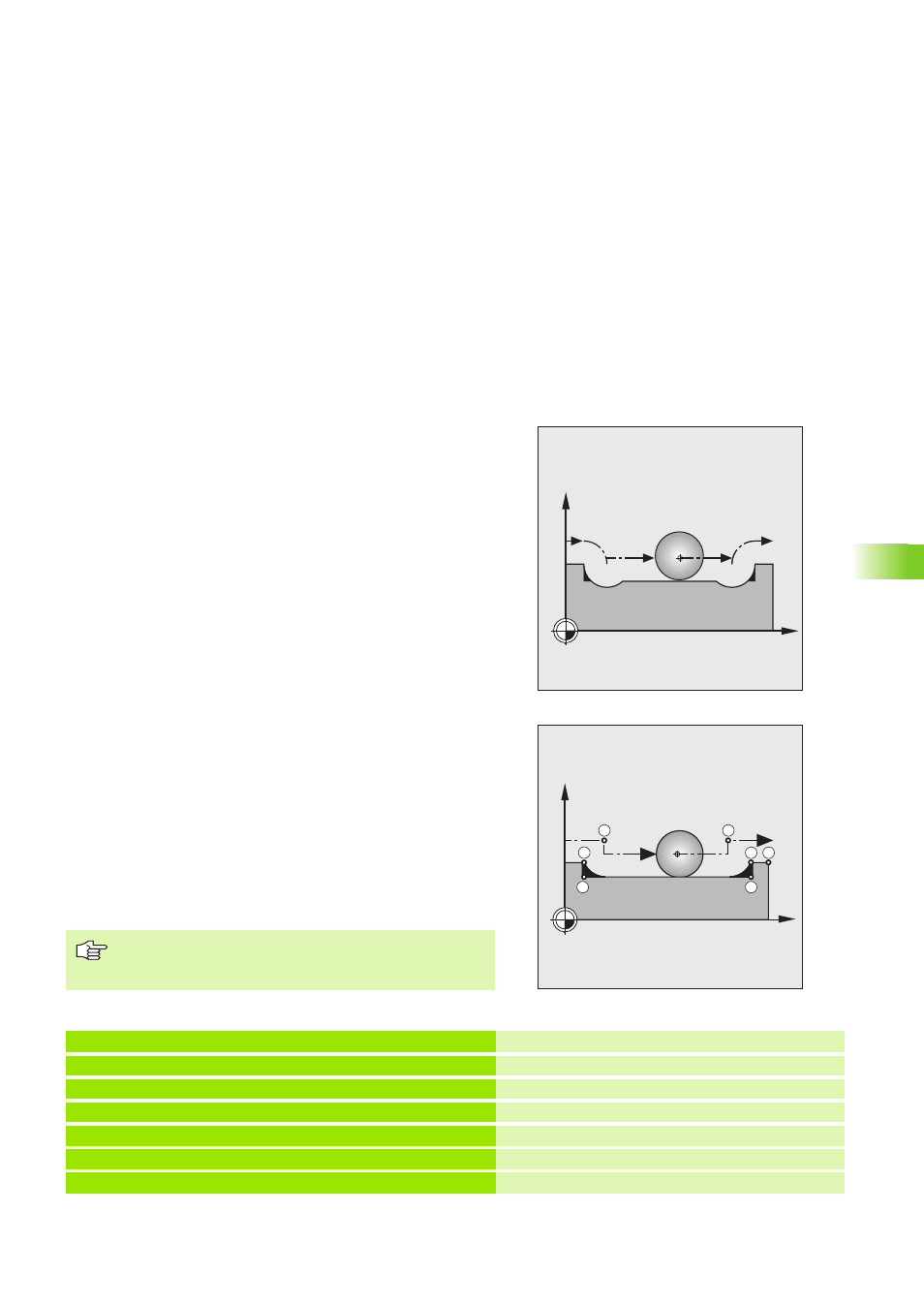

Lavorazione di piccoli gradini di profilo: M97
Comportamento standard – senza M97
In corrispondenza degli spigoli esterni il TNC aggiunge un cerchio di
raccordo. Con gradini molto piccoli del profilo l’elettrodo
danneggerebbe in questo modo il profilo stesso
Pertanto il TNC interrompe in questi punti l’esecuzione del programma
ed emette il messaggio d’errore RAGGIO UTEN. TROPPO GRANDE.
Comportamento con M97
Il TNC calcola il punto d’intersezione delle traiettorie (vedi figura in
basso a destra) per gli elemento di profilo – come p. es. per gli spigoli
interni – e fa passare l'elettrodo da questo punto.
La funzione M97 viene programmata nel blocco che prevede il
posizionamento su questo punto esterno.
Azione
La funzione ausiliaria M97 è attiva solo nei blocchi di programma che
contengono questa istruzione.
Esempio di blocchi NC
Con la funzione ausiliaria M97 la lavorazione degli spigoli
rimane incompleta. Eventualmente occorre ripassarli con
un elettrodo dal raggio più piccolo.
Y
X
S
Y
X
13
14
16
15
17
S
5 TOOL DEF L ... R+20 Raggio utensile grande
...
13 L X ... Y ... R.. F .. M97 Posizionamento sul punto 13 del profilo
14 L IY–0,5 .... R .. F.. Lavorazione del piccolo gradino di profilo 13-14
15 L IX+100 ... Posizionamento sul punto 15 del profilo
16 L IY+0,5 ... R .. F.. M97 Lavorazione del piccolo gradino di profilo 15-16
17 L X .. Y ... Posizionamento sul punto 17 del profilo
