HEIDENHAIN TNC 406, TNC 416 107
6.4 T
raiet
to
ri
e – Coor
dinat
e car
tesiane

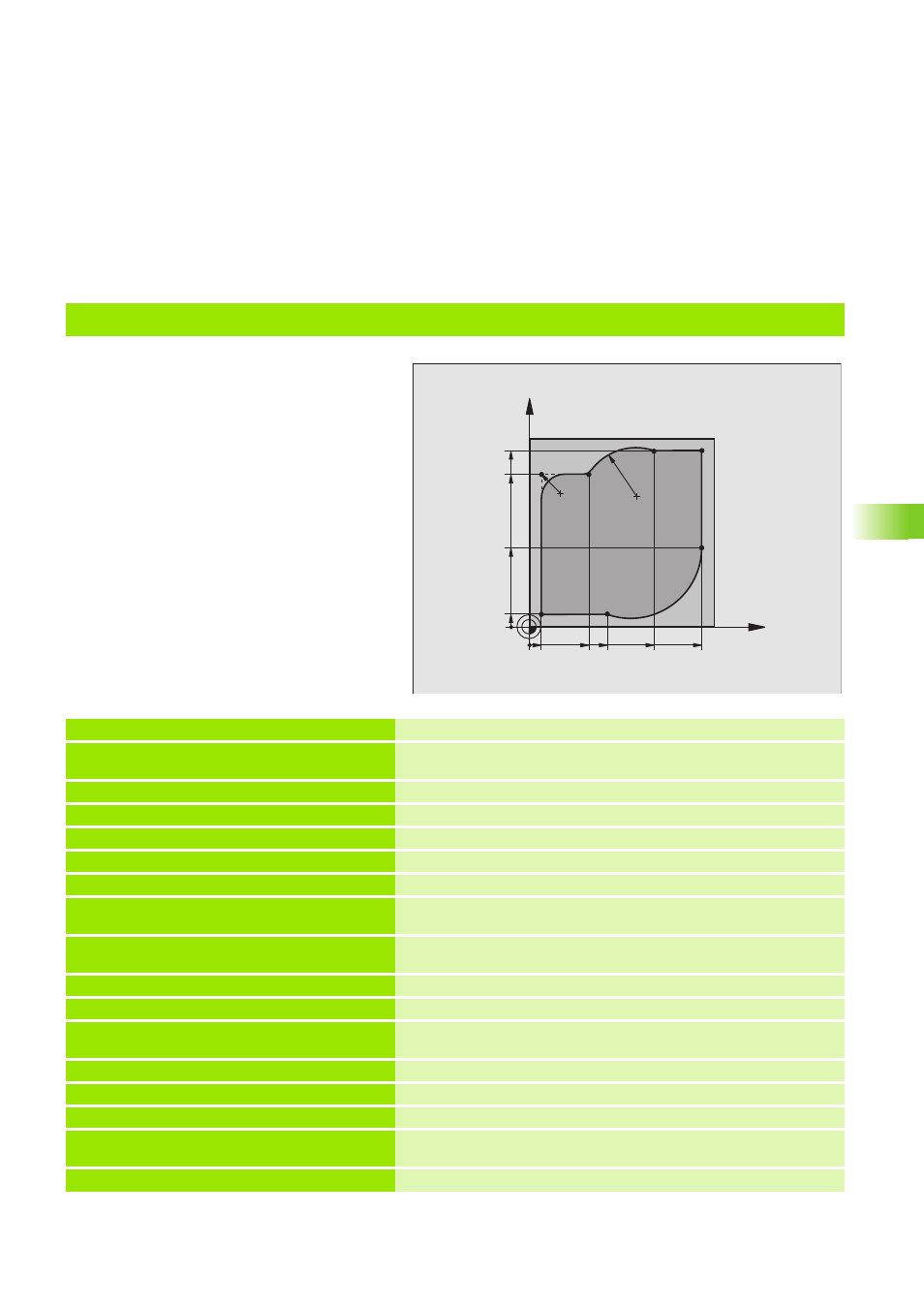

Esempio: Traiettoria circolare con coordinate cartesiane
0 BEGIN PGM CIRCULAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definizione del pezzo grezzo per la simulazione grafica della
lavorazione
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 CYCL DEF 1.0 GENERATORE Ciclo GENERATORE (vedere "Ciclo 1 GENERATORE", pag. 133)
4 CYCL DEF 1.1 P-TAB CUST1 Tabella erosioni desiderata, p.es. Tabella CUST1
5 CYCL DEF 1.2 MAX=6 MIN=6 Definizione del livello di potenza, p.es. 6
6 TOOL DEF 6 L+0 R+10 Definizione elettrodo nel programma
7 TOOL CALL 6 Z U+1,5 Chiamata dell’elettrodo nell’asse di accostamento Z;
sottodimensione 1,5 mm
8 L Z+100 C+0 R0 F MAX M37 Disimpegno nell’asse di accostamento, rotazione dell’elettrodo;
erosione OFF
9 L X-10 Y-10 R F MAX Preposizionamento in X e Y; rapido
10 L Z-5 R0 F MAX M Posizionamento alla profondità di lavoro
11 L X+5 Y+5 RL F M36 Posizionamento sul primo punto del profilo con correzione del raggio;
erosione ON
12 L X+5 Y+85 R F M Punto 2: prima retta per spigolo 2
13 RND R10 F Inserimento raggio con R = 10 mm
14 L X+30 Y+85 R F M Posizionamento sul punto 3: Punto di partenza del cerchio con CR
15 CR X+70 Y+95 R+30 DR- Posizionamento sul punto 4: Punto finale del cerchio con CR, raggio
30 mm
16 L X+95 R F M Posizionamento sul punto 5
X
Y
95 5
95
5
85
40
40 30 70
R10
R30
