HEIDENHAIN TNC 406, TNC 416 147
8.4 Cicli di er
osione
Blocchi di programma:
Esempio per il Ciclo 3 DEF. UTENSILE

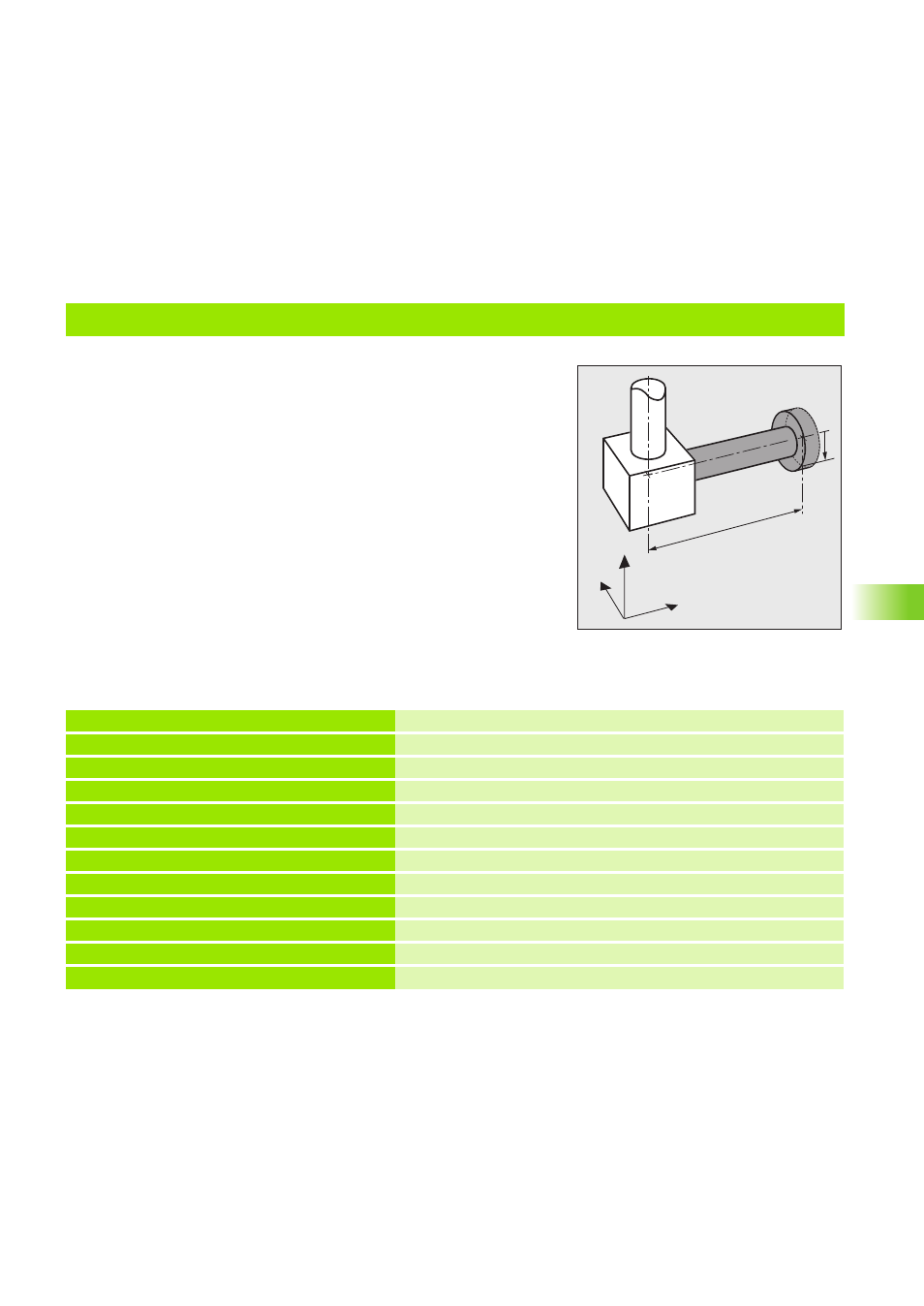

E’ richiesta l’erosione di un foro con l’elettrodo
della figura a destra.
Coordinate del foro X = Y = 50 mm
Profondità del foro Z = – 5 mm
Correzioni elettrodo per X
k
= – 10 mm
Z
k
= + 5 mm
Nell'esecuzione del programma il TNC tiene conto
automaticamente dei valori di correzione. Si
dovranno inserire quindi solo le coordinate
effettive per la posizione del foro e la profondità di
erosione.
Y
X
Z
e
ZK
XK
•
•
•
11 CYCL DEF 3.1 DEF. UTENSILE Ciclo 3 DEF. UTENSILE
12 CYCL DEF 3.1 T1 R+0 Numero elettrodo, Raggio elettrodo
13 CYCL DEF 3.2 X–10 Z+5 Valori di correzione
14 TOOL CALL 1 Z U+0,1 Chiamata elettrodo
15 L X+50 Y+50 Z+2 Preposizionamento
16 L Z–5 M36 Erosione
•
•
•
