HEIDENHAIN TNC 406, TNC 416 45
4.1 Gener
alità per le indicazioni di posizione

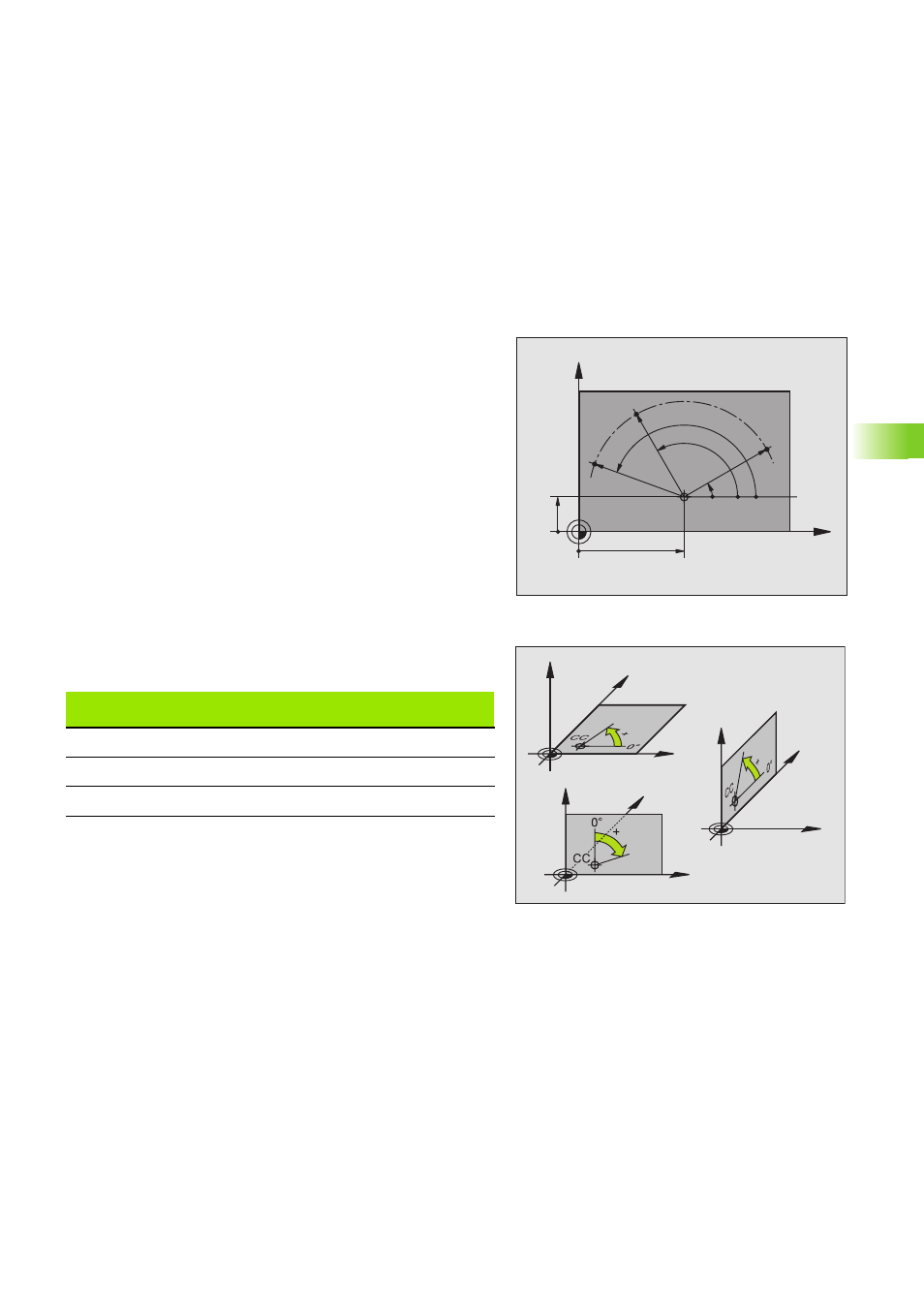

Coordinate polari
Se il disegno costruttivo è quotato in modo ortogonale, anche il
programma di lavorazione viene generato nel sistema di coordinate
ortogonali. Per i pezzi con archi di cerchio o con indicazioni angolari,
spesso è più semplice definire le posizioni mediante coordinate polari
(vedere anche "Traiettorie – Coordinate polari" a pag. 109).
Le coordinate polari, contrariamente alle coordinate ortogonali X,Y e Z,
definiscono le posizioni solo su un piano. Le coordinate polari hanno la
loro origine (punto 0) nel polo CC = circle centre; ingl. Centro del
Cerchio). Una posizione nel piano può essere univocamente definita
mediante:
„
il raggio delle coordinate polari: distanza dal polo CC alla posizione
„
l'angolo delle coordinate polari: angolo tra l'asse di riferimento
dell'angolo e la retta che collega il polo CC con la posizione
Vedere la figura in alto a destra.
Definizione del Polo e dell’Asse di riferimento dell’angolo
Il polo viene definito mediante due coordinate nel sistema di
coordinate ortogonali in uno dei tre piani da queste definiti. Con questa
definizione si attribuisce in modo univoco anche l'asse di riferimento
dell'angolo per l'angolo PA delle coordinate polari.
Coordinate polari (piano)
Asse di riferimento
dell’angolo
X/Y +X
Y/Z +Y
Z/X +Z
X
Y
0°
30
10
CC
R
H
1
H
2
R
R
H
3
X
Z Y
X
Z
Y
X
Z
Y
